32 Версия 1.1.001
Если в меню настройки емкости аккумуляторных батарей нажать кнопку Вкл q, или в меню
настройки верхнего предела байпасного напряжения нажать кнопку Выкл p, ИБП перейдет в
меню настройки количества аккумуляторных батарей. Значение количества аккумуляторных
батарей на экране станет мигать, как это показано на рисунке выше.
1. С помощью кнопки Прокрутки P выберите другое значение количества аккумуляторных
батарей. Количество аккумуляторных батарей может быть равным 32,34,36,38,40.
2.
Для выхода из меню настройки количества аккумуляторных батарей нажмите кнопку p
или q (с сохранением настроек количества аккумуляторных батарей), будет осуществлен
возврат в меню настройки емкости аккумуляторных батарей или в меню настройки верх-
него предела байпасного напряжения.
4.4.6. Верхний предел байпасного напряжения
Настройка выходного напряжения

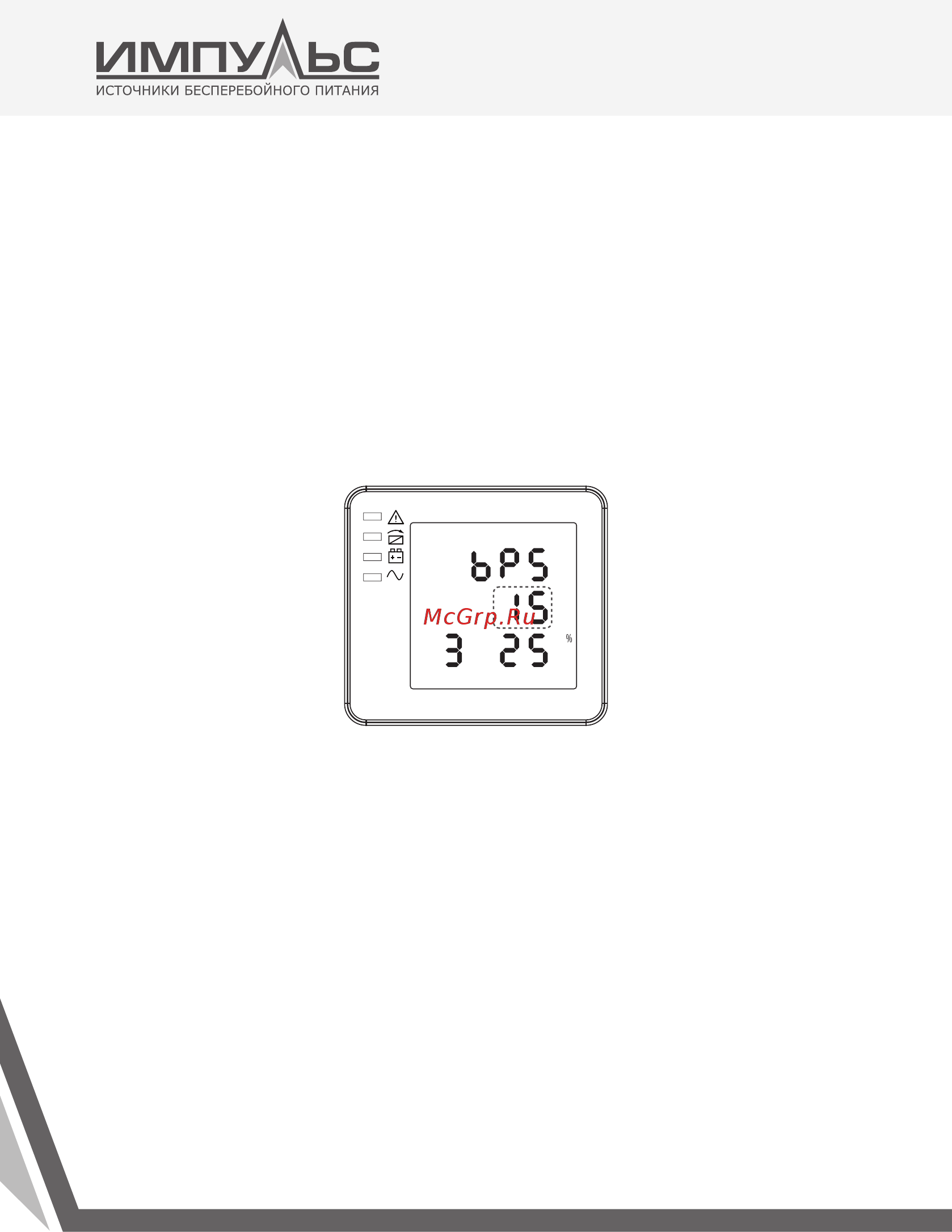

(Примечание: Область внутри пунктирной линии будет мигать)
Если в меню настройки количества аккумуляторных батарей нажать кнопку Вкл q, или в меню
настройки нижнего предела байпасного напряжения нажать кнопку Выкл p, ИБП перейдет
в меню настройки верхнего предела байпасного напряжения. Значение верхнего предела
байпасного напряжения на экране станет мигать, как это показано на рисунке выше.
1. С помощью кнопки Прокрутки P выберите другое значение верхнего предела байпасного
напряжения. Диапазон верхнего предела байпасного напряжения составляет 5%, 10%, 15%,
25% (25% только для выходного напряжения 220 В).
2. Для выхода из меню настройки верхнего предела байпасного напряжения нажмите кноп-
ку p или q (с сохранением настроек верхнего предела байпасного напряжения), будет
осуществлен возврат в меню настройки количества аккумуляторных батарей или в меню
настройки нижнего предела байпасного напряжения.
Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ33 10-20 кВА
