ПРЕДОСТЕРЕЖЕНИЕ!

Если по прибытии инженера пусконаладочных работ подключаемое оборудо-

вание не готово к поступлению электропитания, пожалуйста, убедитесь, что

выходные кабели ИБП надежно изолированы со стороны нагрузки.

ПРЕДУПРЕЖДЕНИЕ!

Заземление и зануление выполнять в соответствии с требованиями местных

и национальных норм и правил.

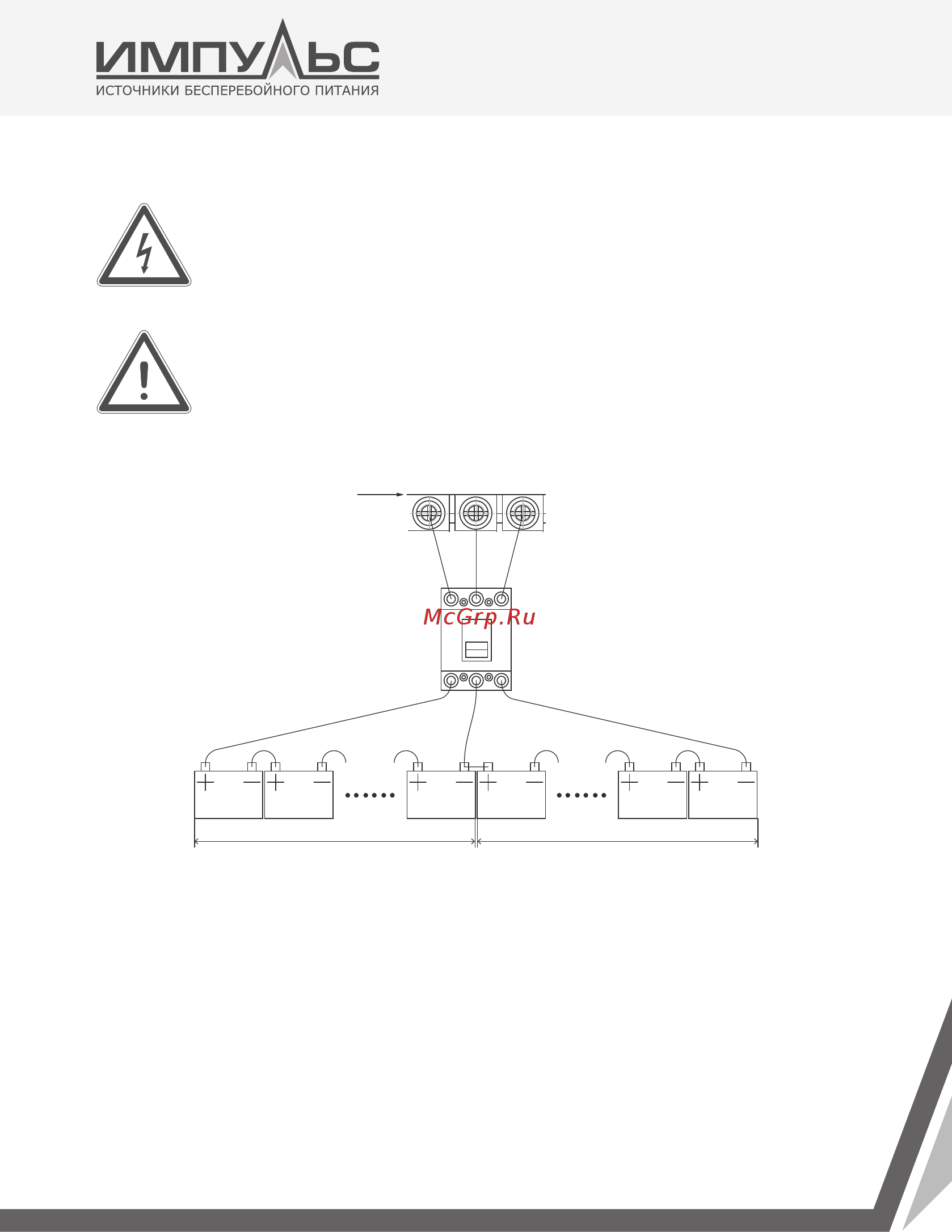

3.8. | Подключение аккумуляторной батареи

12В12В12В12В12В12В

БАТ -

Клеммный

вводы ИБП

Батарейный

выключатель

БАТ NБАТ +

БАТ -БАТ-NБАТ +

Положительные батареи

16 (17/18/19/20) штук

Отрицательные батареи

16 (17/18/19/20) штук

Примечание: .

Положительный полюс плюсовой батареи соединяют с клеммой БАТ+ на колодке ИБП, отри-

цательный полюс плюсовой батареи и положительный полюс минусовой батареи соединяют

с клеммой БАТ N, а к клемме БАТ- подсоединяют отрицательный полюс минусовой батареи.

ИБП имеет заводскую стандартную настройку на подключение 32 аккумуляторных батарей

емкостью 7 Ач (при силе зарядного тока 1 А). При подключении 34/36/38 или 40 батарей

необходимо задать новое требуемое количество и емкость батарей после запуска ИБП от

электросети переменного тока. Сила зарядного тока определяется автоматически по заданной

емкости батарей (силу зарядного тока также можно задавать самостоятельно).

Все настройки выполняются с помощью ЖК-дисплея или установочной утилиты.
