Импульс ФРИСТАЙЛ 33-15 [15/48] Подключение кабеля параллельной работы
![Импульс ФРИСТАЙЛ 33-10 [15/48] Подключение кабеля параллельной работы](/views2/1481822/page15/bgf.png)
152018
Убедиться в том, что выключатели ИБП разомкнуты, а на выходе соединенных ИБП нет вы-
ходного напряжения. Допускается отдельное и параллельное соединение аккумуляторных
групп, то есть в качестве отдельного и общего аккумуляторного блока.
ПРЕДОСТЕРЕЖЕНИЕ!
Следует проверить правильность подключения нейтрали (N), а также фаз A
(L1), B (L2), C (L3) и наличие заземления.
3.9.2. Подключение кабеля параллельной работы

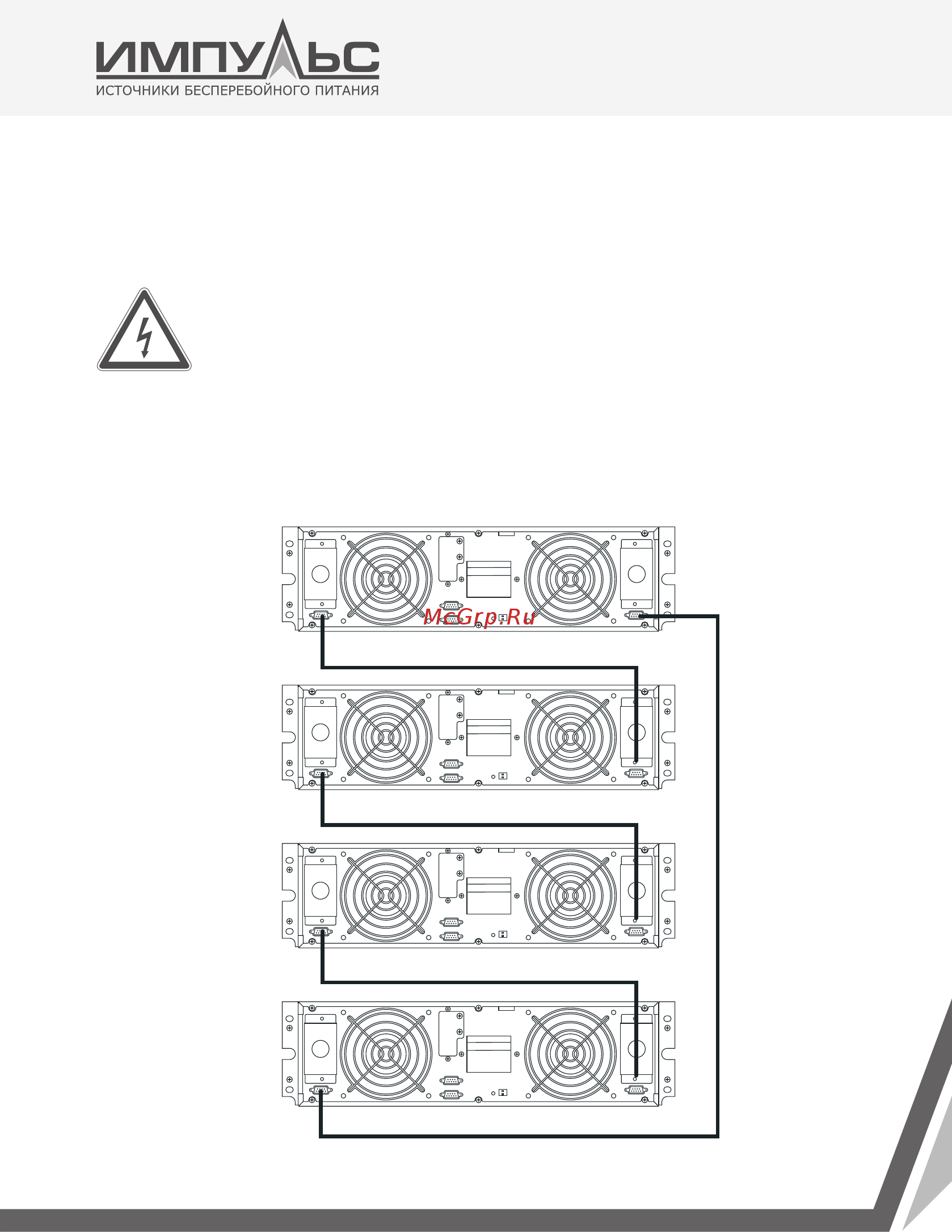

Соединять ИБП необходимо, как показано на рисунке ниже: выполнить кольцевое соединение
экранированных кабелей управления с двойной изоляцией. В каждом модуле ИБП должна быть
установлена плата управления, параллельно соединяемая с другими платами управления.
Кольцевое соединение обеспечивает высокую степень надежности управления системой.
Порт параллельной
работы 1
Порт параллельной
работы 1
Порт параллельной
работы 1
Порт параллельной
работы 1
Порт параллельной
работы 2
Порт параллельной
работы 2
Порт параллельной
работы 2
Порт параллельной
работы 2
Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ33 10-20 кВА
