332018

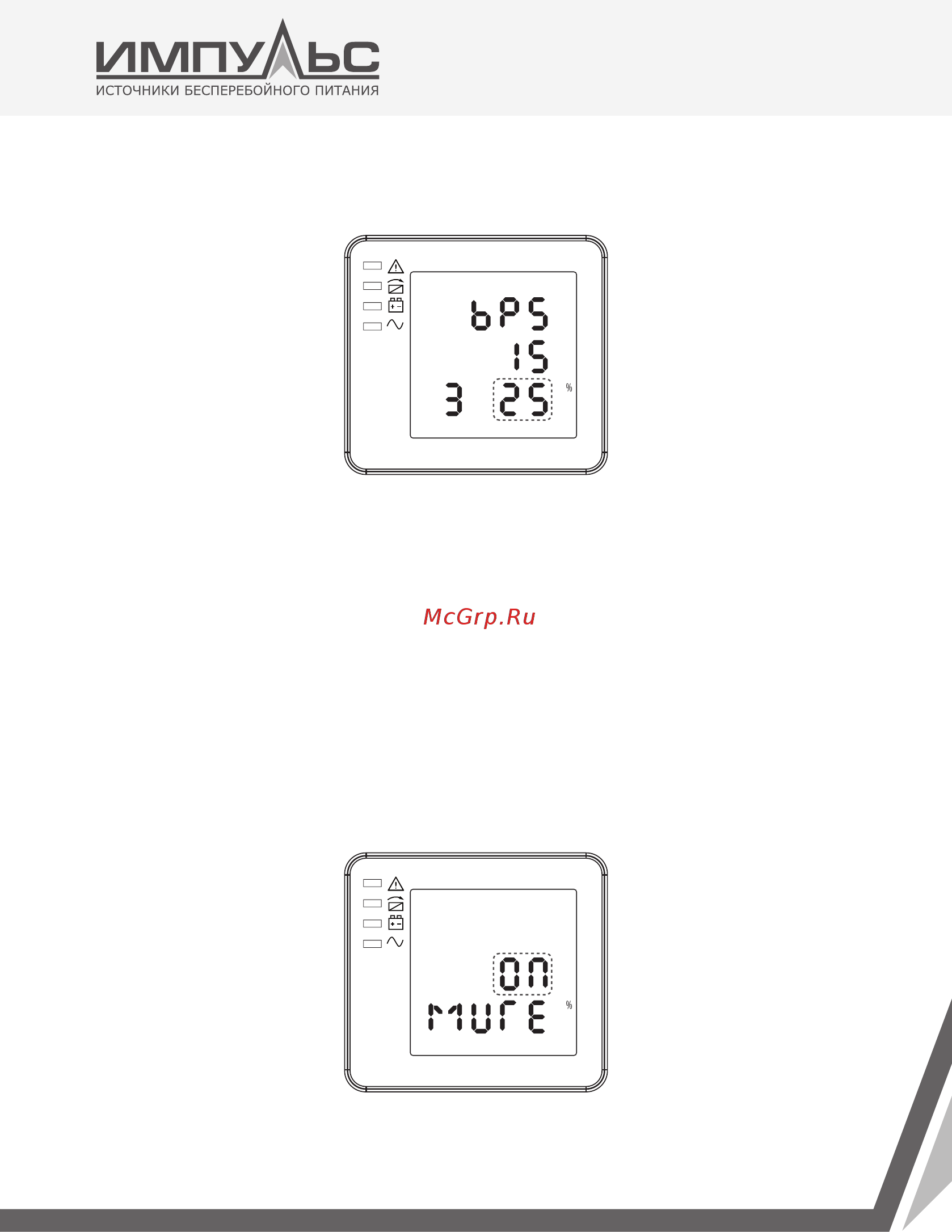

4.4.7. Настройка нижнего предела байпасного напряжения
Настройка нижнего предела байпасного напряжения
(Примечание: Область внутри пунктирной линии будет мигать)
Если в меню настройки верхнего предела байпасного напряжения нажать кнопку On q, или
в меню настройки параллельного ID нажать кнопку Off p, ИБП перейдет в меню настройки
нижнего предела байпасного напряжения. Значение нижнего предела байпасного напряжения
на экране станет мигать, как это показано на рисунке выше. («-» означает отрицательное
значение, для положительного значения символ знака не используется.)
1. С помощью кнопки Enter выберите другое значение нижнего предела байпасного напря-
жения. Диапазон нижнего предела байпасного напряжения составляет 20%, 30% и 45%.
2. Для выхода из меню настройки верхнего предела байпасного напряжения нажмите кноп-
ку p или q (с сохранением настроек нижнего предела байпасного напряжения), будет
осуществлен возврат в меню настройки верхнего предела байпасного напряжения или в
меню настройки параллельного ID.
4.4.8. Настройка звукового сигнала
Настройка звукового сигнала
(Примечание: Область внутри пунктирной линии будет мигать)
