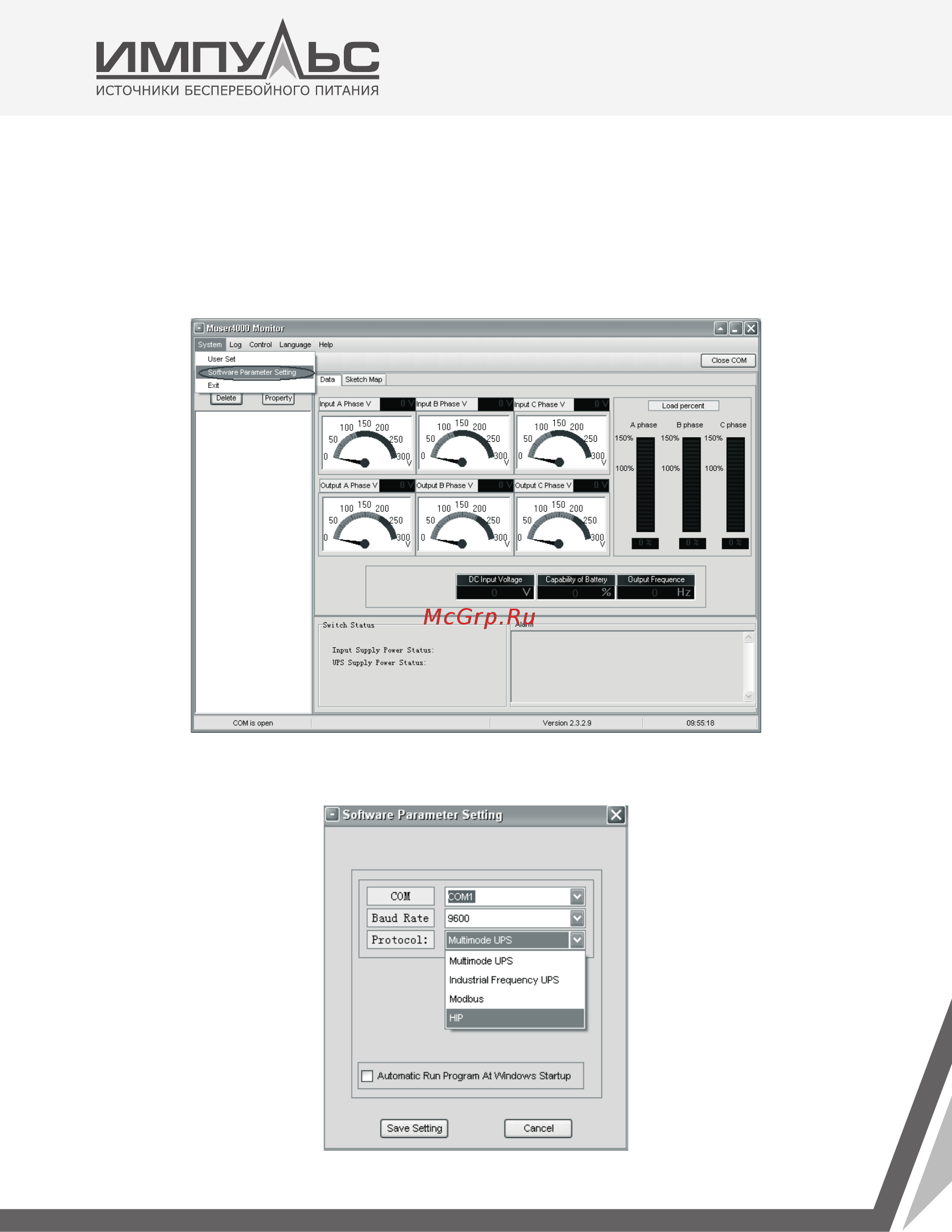

3.10. | Подключение к компьютеру
◆ Подключите один конец коммуникационного кабеля RS232 к компьютеру другой к порту
RS232 на ИБП.
◆ Запустите программное обеспечение Muser4000, выберите меню «System».
◆
В открывшемся окне “Software Parameter Setting” приведенном ниже, выберите соответствующий
ИБП COM-порт, скорость передачи данных 9600, протокол “HIP”, затем сохраните изменения.
