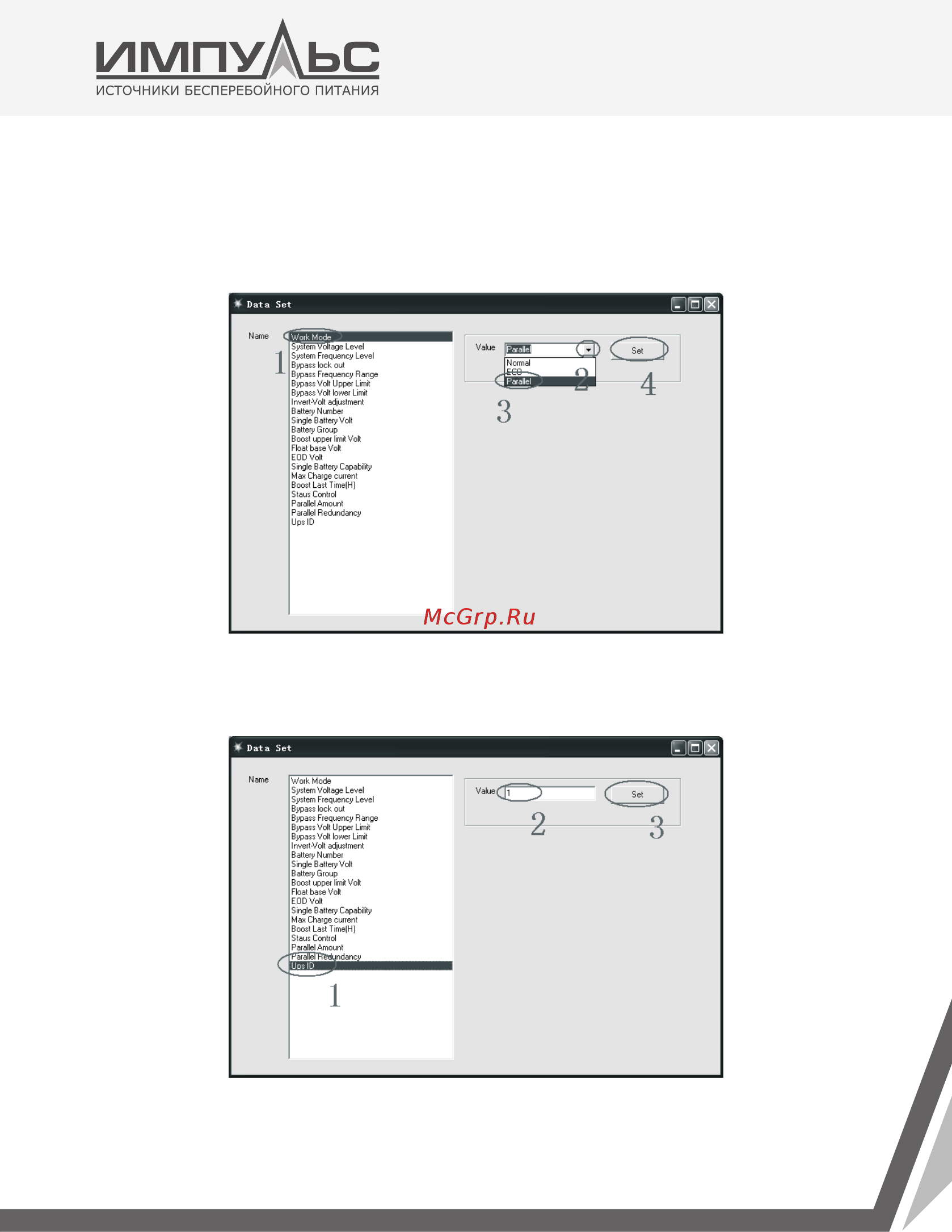

В окне «Data Set» нажмите «Work Mode», выберите “Parallel” из выпадающего списка, затем
нажмите кнопк у «Set» как показано на рисунке ниже. Если установки корректны, ИБП выдаст
звуковой сигнал.
◆
В том же окне «Data Set» выберите «Ups ID» и зад айте в правой стороне окна значение ID для
параллельно работающего ИБП, например «1». Затем нажмите кнопку «Set» как показано
на рисунке ниже. Если установки корректны, ИБП выдаст звуковой сигнал.
