26 Версия 1.1.001

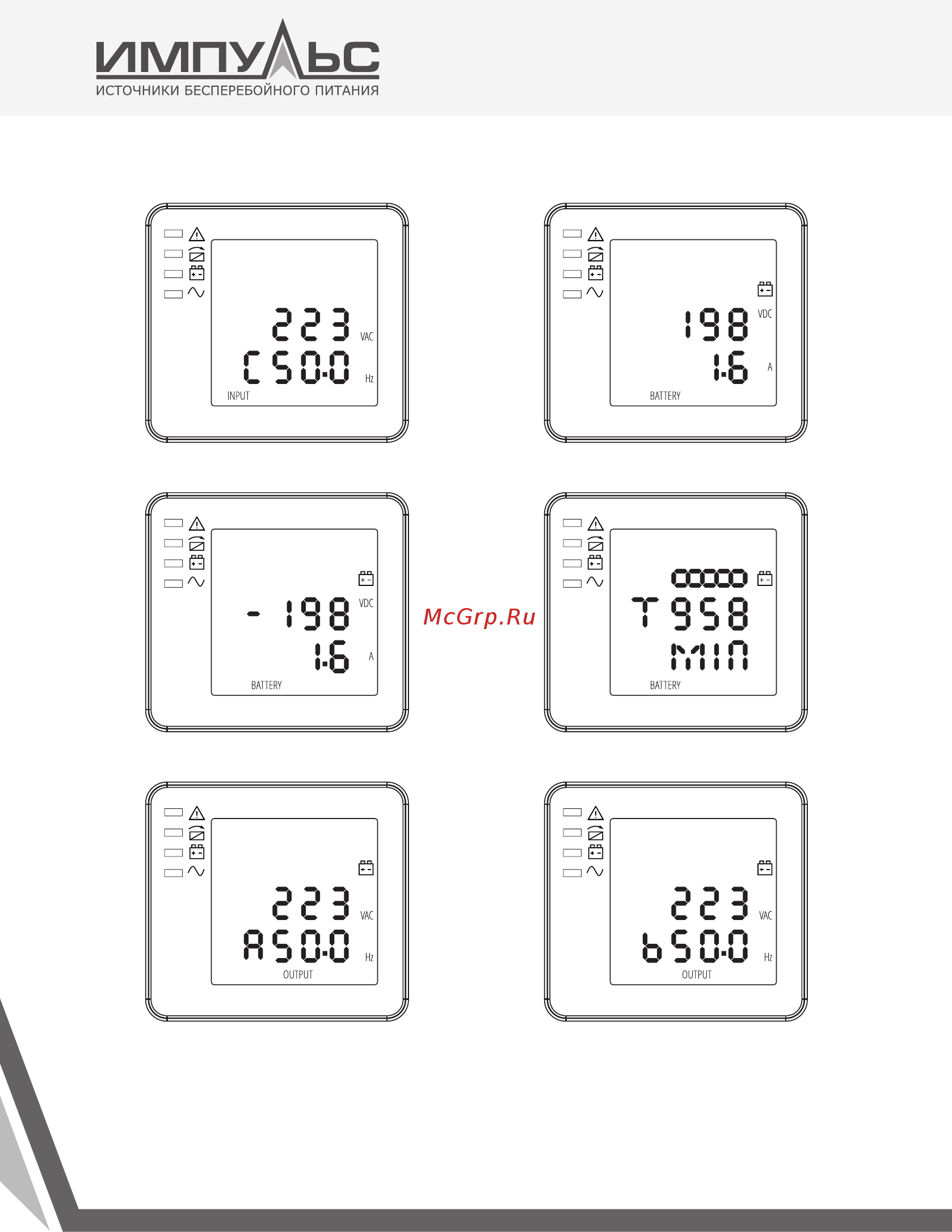

4. Фаза C(L3) Вход напряжение/частота 5. БАТ + (положительные батареи)
6. БАТ - (отрицательные батареи) 7. Время автономной работы от батарей
8. Фаза A(L1) Выход напряжение/частота 9. Фаза В(L2) Выход напряжение/частота
Руководство по эксплуатации
источника бесперебойного питания
