Овен ТРМ202 [15/101] Монтаж

4 Монтаж

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

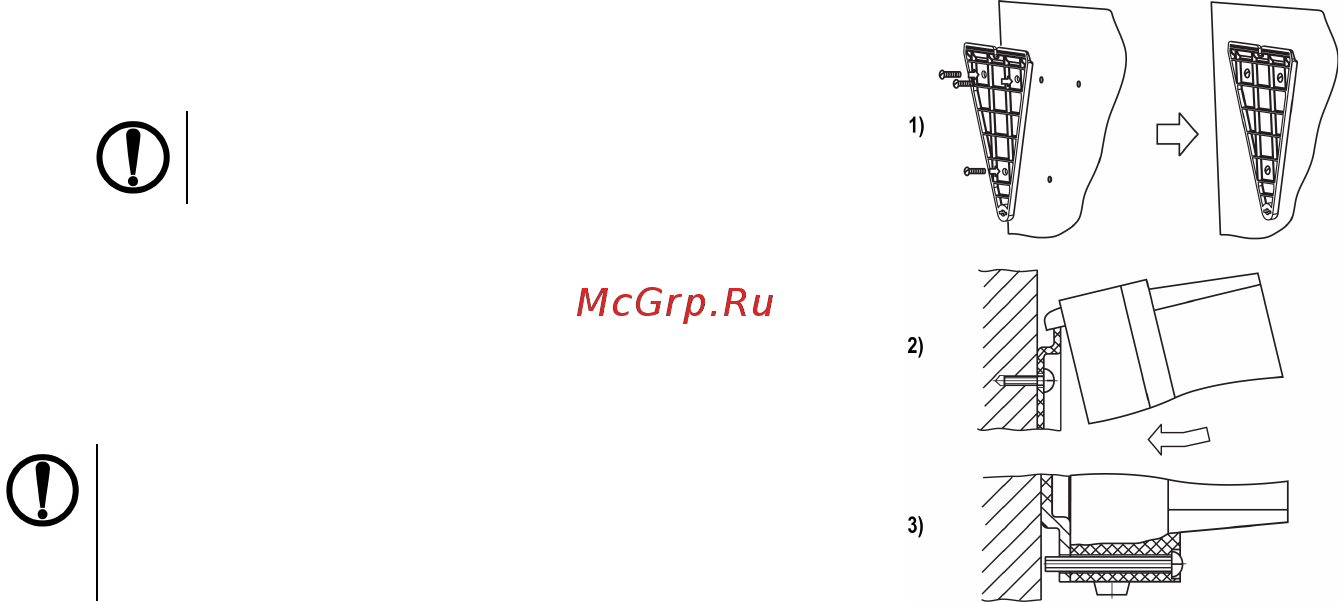

Рисунок 4.1 – Монтаж прибора настенного

крепления

1. Закрепить кронштейн тремя винтами М4 × 20 на

поверхности, предназначенной для установки

прибора (см. рисунок 4.2).

ПРЕДУПРЕЖДЕНИЕ

Винты для крепления кронштейна не входят

в комплект поставки.

2. Зацепить крепежный уголок на задней стенке прибора

за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Подключение проводов производится при снятой

крышке прибора. Для удобства подключения

следует зафиксировать основание прибора на

кронштейне крепежным винтом.
