Овен ТРМ202 [40/101] Эксплуатация
![Овен ТРМ202 [40/101] Эксплуатация](/views2/1482242/page40/bg28.png)
40
5.6.6 Подключение нагрузки к ВУ типа У

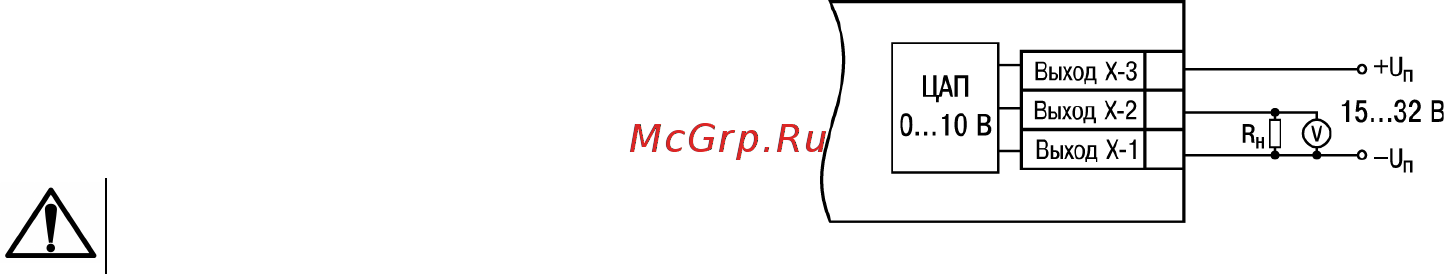

Рисунок 5.18 – Схема подключения нагрузки
к ВУ типа У
Для работы с нагрузкой ВУ типа У следует подключить к
внешнему источнику питания постоянного тока с
напряжением U
п
в диапазоне от 15 до 32 В.
Сопротивление нагрузки R
Н
, подключаемой к ЦАП, должно
быть не менее 2 кОм.
ВНИМАНИЕ
Напряжение источника питания ЦАП не должно
превышать 36 В.
6 Эксплуатация
6.1 Принцип работы
Функциональная схема прибора приведена на рисунке 6.1.
