8.2.3 Юстировка прибора для работы с ТП
Для проведения юстировки следует:
1. Подключить к входу прибора вместо датчика дифференциальный вольтметр В1-12 в режиме
калибратора напряжения или аналогичный ему источник эталонного напряжения с классом точности не
более 0,05.

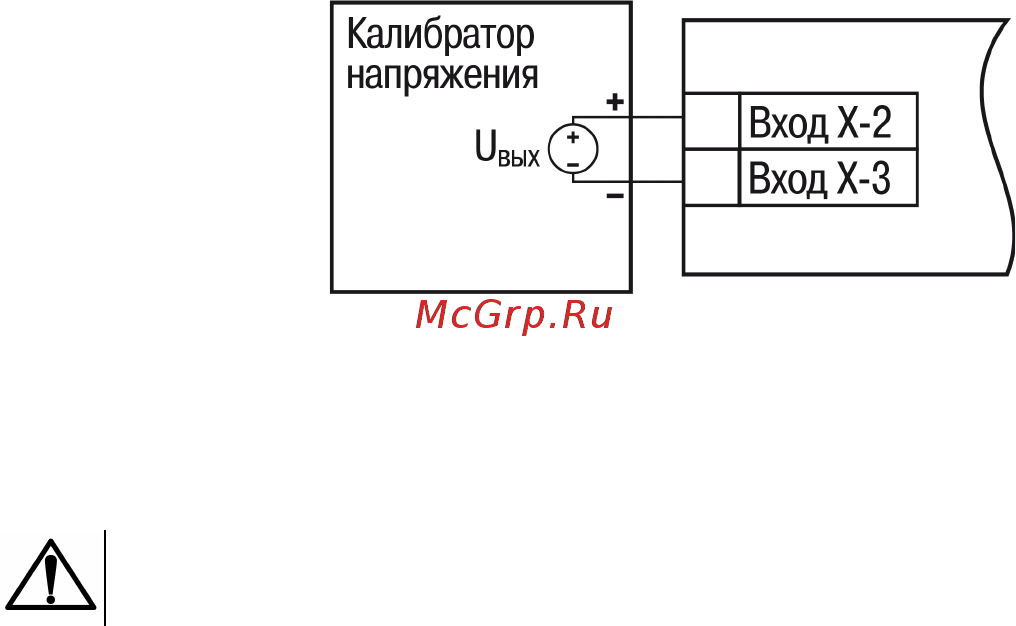

Рисунок 8.3 – Подключение калибратора тока
2. Включить питание прибора и установить код датчика в параметре in.t , соответствующий
используемому типу датчика.
3. Установить на выходе вольтметра В1-12 напряжение, соответствующее типу используемого датчика, см.
таблицу 8.2.
ВНИМАНИЕ
Выходное напряжение калибратора должно оставаться неизменным в процессе выполнения
юстировки и проверки результатов юстировки.
4. Выключить схему компенсации температуры свободных концов, установив в параметре WXC значение
OFF. Параметр отключения схемы компенсации температуры свободных концов ТП WXC находится в
группе параметров юстировки. Доступ к группе осуществляется через код 104.
