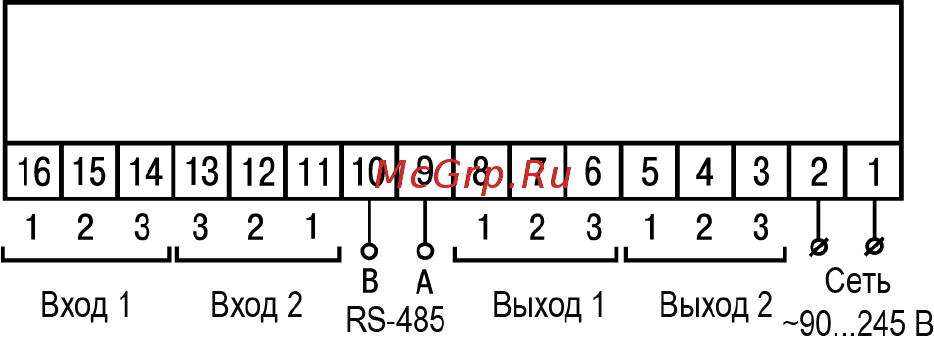

Рисунок 5.3 – Общая схема подключения ТРМ202-Н2

5.4 Подключение по интерфейсу RS-485

Интерфейс связи предназначен для включения прибора в сеть, организованную по стандарту RS-485.

Использование прибора в сети RS-485 позволяет:

• собирать данные об измеряемых величинах и ходе регулирования в системе диспетчеризации;

• установить параметры прибора и дистанционно управлять с помощью программы «Конфигуратор

ТРМ101 ТРМ2хх».

Все приборы в сети соединяются в последовательную шину, см. рисунок 5.4. Для качественной работы

приемопередатчиков и предотвращения влияния помех на концах линии связи должен быть согласующий

резистор с сопротивлением 120 Ом. Резистор следует подключать непосредственно к клеммам прибора.
