35

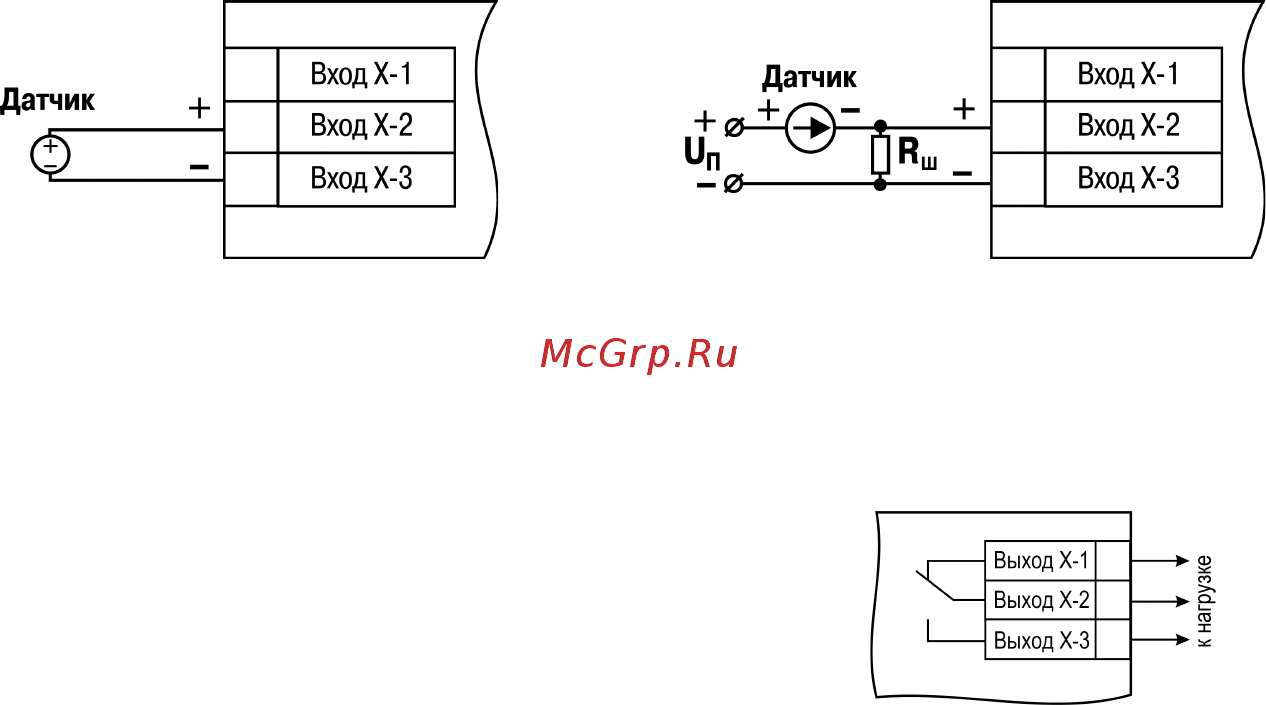

Рисунок 5.9 – Схема подключения активного
датчика с выходом в виде напряжения –50…
50 мВ или 0...1 В
Рисунок 5.10 – Схема подключения пассивного
датчика с токовым выходом 0...5 мА или 0
(4)...20 мА Rш = 100 ± 0,1 Ом
5.6 Подключение нагрузки к ВУ
5.6.1 Подключение нагрузки к ВУ типа Р
Рисунок 5.11 – Схема подключения нагрузки
к ВУ типа Р
Схема подключения нагрузки к ВУ типа Р приведена на
рисунке 5.11.
