80
Если абсолютная погрешность измерения в этой точке превышает 0,1 °С, следует вычислить коэффициенты
юстировки. Затем проверить результаты юстировки.
8.2.6 Юстировка выходных устройств типа «И» и «У»
Для юстировки ВУ следует:
1. Подключить ВУ типа «И» (ЦАП «параметр – ток 4...20 мА») или ВУ типа «У» (ЦАП «параметр –
напряжение 0...10 В») по схемам, приведенным на рисунке 8.7 и на рисунке 8.8 соответственно.

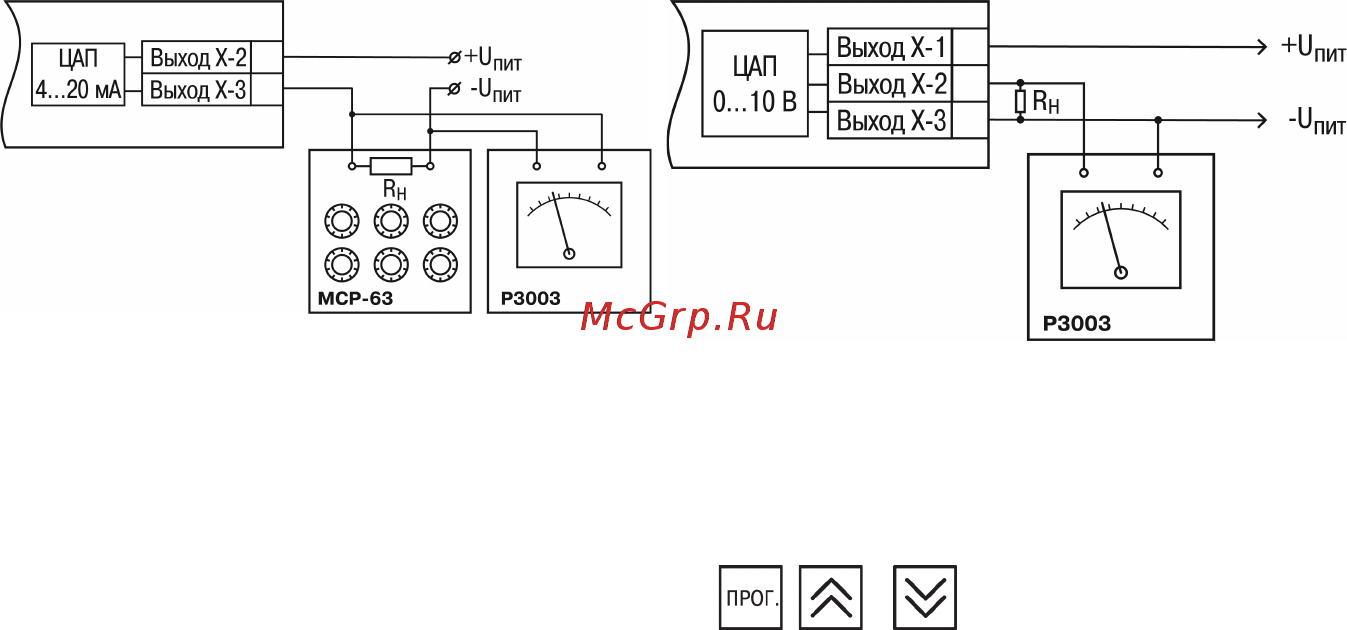

Рисунок 8.7 – Подключение ВУ1 типа И (R
Н
=
500 Ом)
Рисунок 8.8 – Подключение ВУ1 типа У
Напряжение источника питания должно быть в диапазоне 15...28 В. В качестве измерителя напряжения
может быть использован прибор для калибровки вольтметров Р3003 или иной прибор того же класса с
разрешающей способностью 0,001 В.
2. Для доступа к группе CALB одновременно нажать кнопки
+ + и удерживать до появления
PASS.
