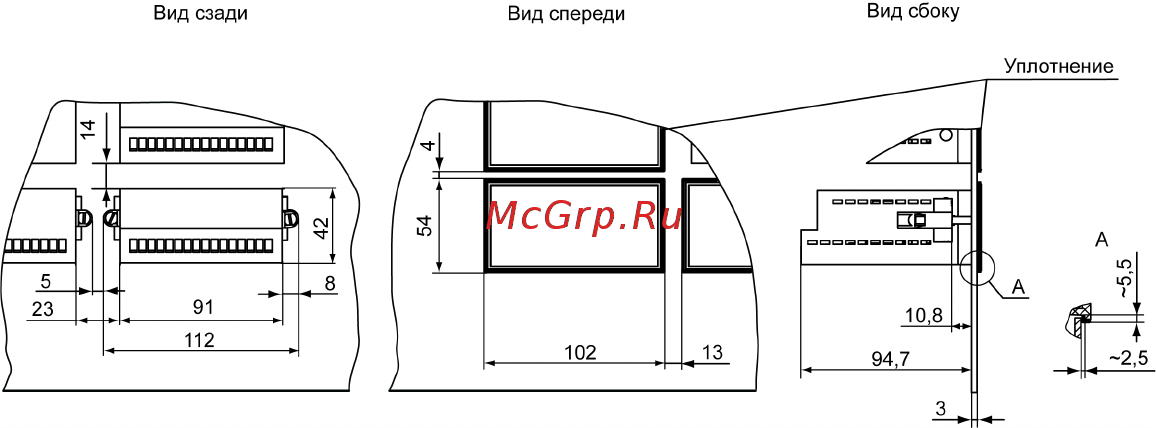

Рисунок 4.10 – Прибор в корпусе Щ2, установленный в щит толщиной 3 мм
5 Подключение
5.1 Рекомендации по подключению
Для обеспечения надежности электрических соединений рекомендуется использовать медные многожильные
кабели, концы которых перед подключением следует тщательно зачистить, залудить или использовать
кабельные наконечники. Требования к сечениям жил кабелей указаны на рисунке 5.1.
