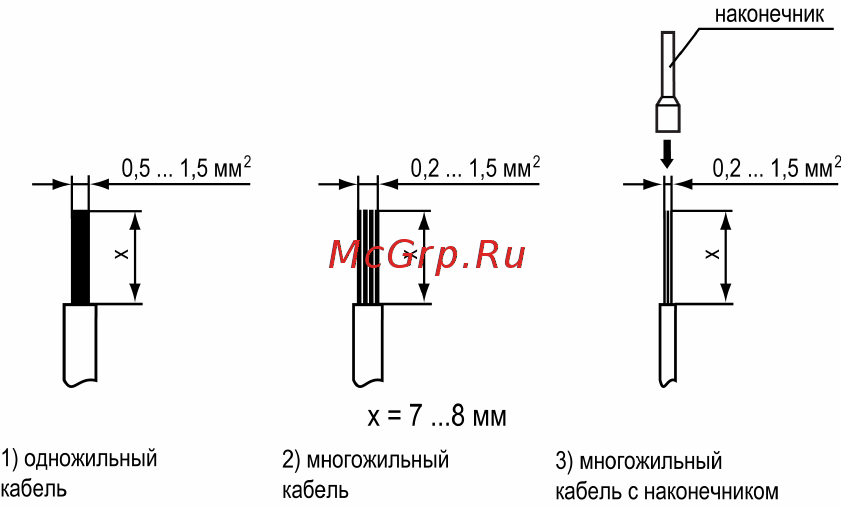

Рисунок 5.1 – Требования к сечениям жил кабелей

Общие требования к линиям соединений:

• во время прокладки кабелей следует выделить линии связи, соединяющие прибор с датчиком в

самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых кабелей, а

также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты входов прибора от влияния промышленных электромагнитных помех линии связи прибора с

датчиком следует экранировать. В качестве экранов могут быть использованы как специальные кабели с

экранирующими оплетками, так и заземленные стальные трубы подходящего диаметра. Экраны кабелей

с экранирующими оплетками следует подключить к контакту функционального заземления (FE) в щите

управления;

• следует устанавливать фильтры сетевых помех в линиях питания прибора;

• следует устанавливать искрогасящие фильтры в линиях коммутации силового оборудования.
