Овен ТРМ202 [38/101] Подключение нагрузки к ву типа и

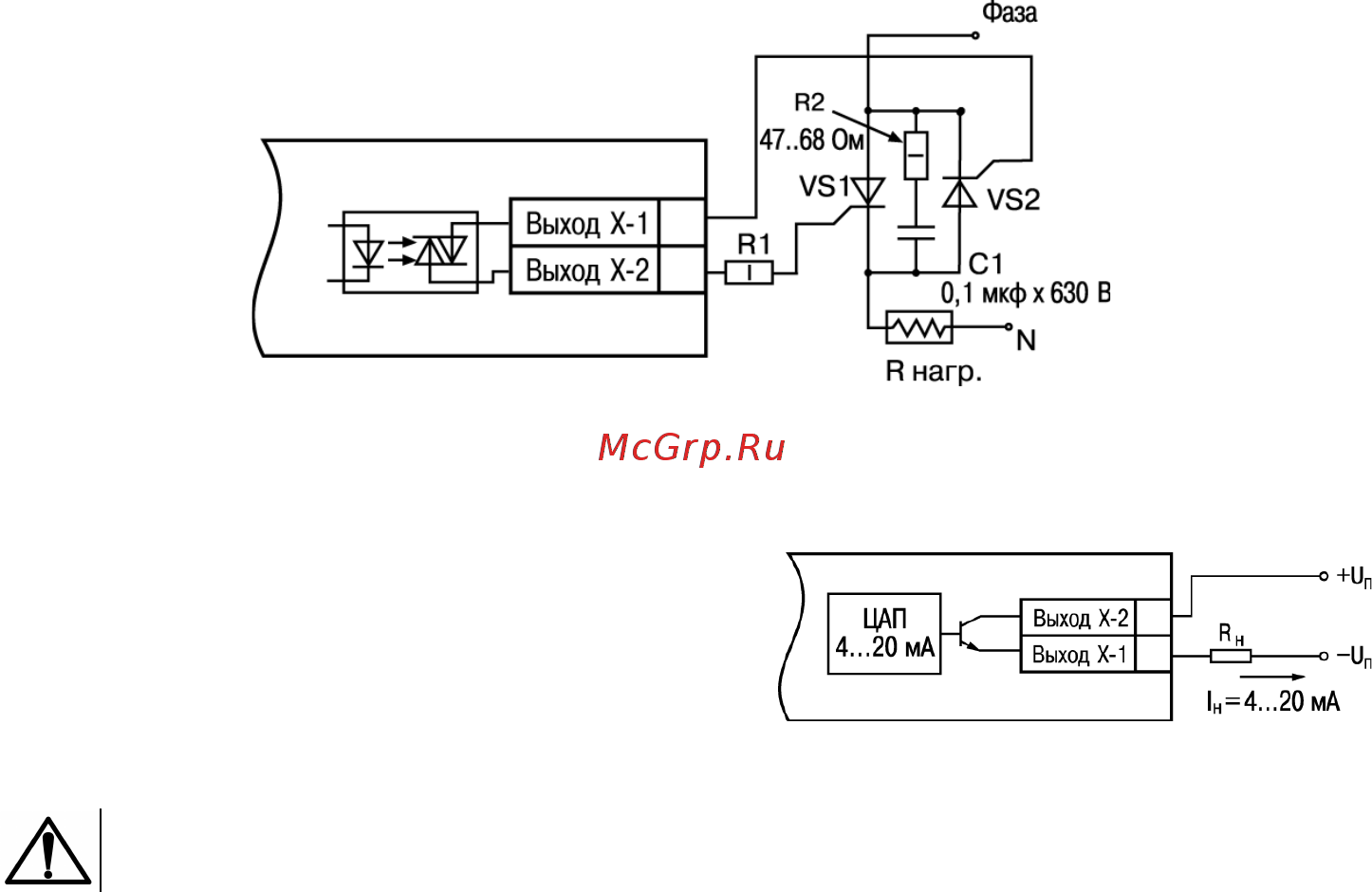

Рисунок 5.15 – Схема встречно-параллельного подключения двух тиристоров к ВУ типа С

5.6.5 Подключение нагрузки к ВУ типа И

Для работы ЦАП «параметр — ток 4…20 мА» используется внешний источник питания постоянного тока.

Рисунок 5.16 – Подключение к ВУ типа И

Номинальное значение напряжения рассчитывается

следующим образом:

п. min

= 10 В + 0,02 А ∙ R

– минимальное допустимое

напряжение источника питания, В,

п. max

= U

п. min

= 2,5 В – максимальное допустимое

напряжение источника питания, В,

где R

– сопротивление нагрузки ЦАП, Ом.

ВНИМАНИЕ

Внешний источник питания и прибор рекомендуется подключать к одной питающей сети.
