Овен ТРМ202 [31/101] Подключение тс по трехпроводной схеме
![Овен ТРМ202 [31/101] Подключение тс по трехпроводной схеме](/views2/1482242/page31/bg1f.png)
31
ПРЕДУПРЕЖДЕНИЕ
На схемах подключения вместо номера входа (выхода) указан X (например, Х-1).
Цифровые входы прибора разделены на группы по четыре входа, гальванически изолированные от других
цепей. Каждая группа входов имеет свою общую клемму питания. Дискретные датчики следует подключать к
входам только относительно клеммы питания входов для данной группы.
5.5.2 Подключение ТС по трехпроводной схеме

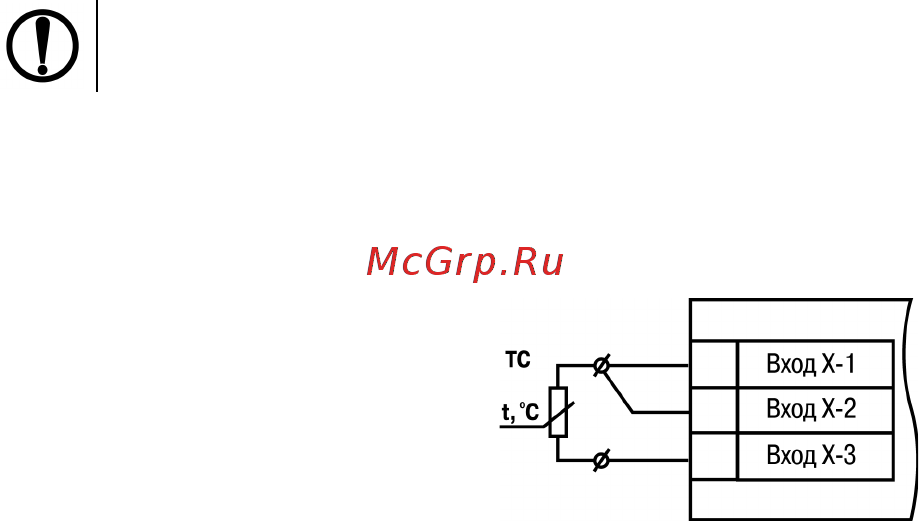

Рисунок 5.5 – Трехпроводная схема подключения ТС
В приборе используется трехпроводная схема подключения ТС.
Допускается соединение ТС с прибором по двухпроводной линии только с обязательным выполнением
определенных условий (см. раздел ниже).
