трехпроводной схемы. Например, в случае установки прибора на объектах, оборудованных ранее

проложенными двухпроводными монтажными трассами.

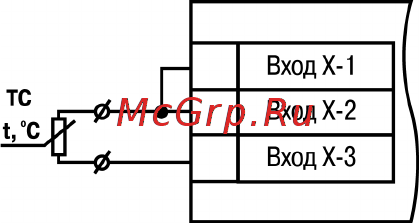

Рисунок 5.6 – Двухпроводная схема

подключения ТС

Для компенсации паразитного сопротивления проводов

следует:

1. Перед началом работы установить перемычки между

контактами Вход Х-1 и Вход Х-2 клеммника прибора,

а двухпроводную линию подключить, соответственно,

к контактам Вход Х-2 и Вход Х-3.

2. Подключить к противоположным от прибора концам

линии связи «термометр-прибор» вместо ТС магазин

сопротивлений с классом точности не более 0,05

(например, Р4831).

3. Установить на магазине сопротивлений значение,

равное сопротивлению ТС при температуре 0 °С (в зависимости от типа датчика).

4. Подать питание на прибор.

5. Через 15–20 секунд по показаниям цифрового индикатора определить величину отклонения

температуры от 0 °С.

6. Ввести в память прибора значение коррекции сдвиг характеристики SH1 (SH2), равное по величине

показаниям прибора и взятое с противоположным знаком.

7. Перевести прибор в режим измерения температуры и убедиться, что его показания равны 0,0 ± 0,2 °С,

чтобы проверить правильность задания коррекции.

8. Отключить питание прибора, отсоединить линию связи от магазина сопротивлений и подключить ее к

ТС.
