минус 500 до +500 °С — для датчиков с унифицированным сигналом тока или напряжения.

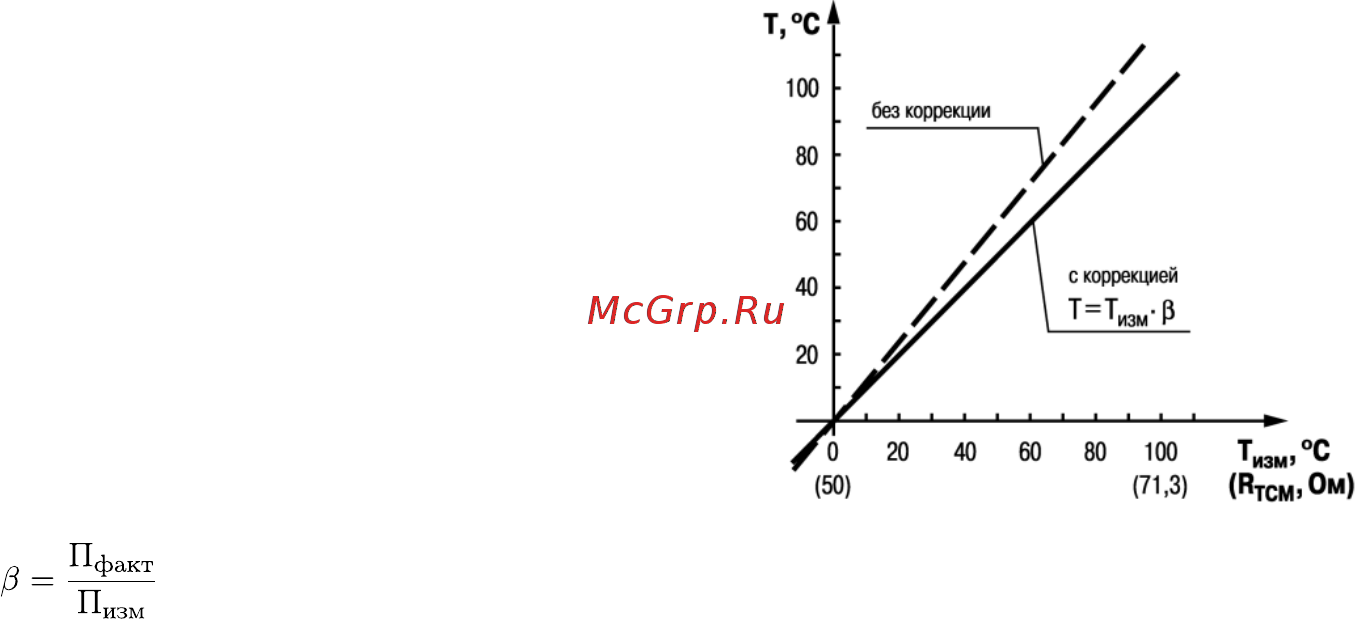

Рисунок 7.3 – Коррекция «наклон

характеристики»

Изменение наклона характеристики осуществляется путем

умножения измеренной (и скорректированной «сдвигом»,

если эта коррекция необходима) величины на поправочный

коэффициент β. Значение β задается параметром KU.

Пример изменения наклона измерительной характеристики

графически представлен на рисунке 7.3.

Данный вид коррекции используется, как правило, для

компенсации погрешностей самих датчиков (например, в

случае отклонения у ТС параметра α от стандартного

значения) или погрешностей, связанных с разбросом

сопротивлений шунтирующих резисторов (при работе с

преобразователями, выходным сигналом которых является

ток).

Значение поправочного коэффициента β задается в

безразмерных единицах в диапазоне от 0,500 до 2,000 и

перед установкой определяется по формуле:

где П

факт

– фактическое значение контролируемой входной величины;

изм

– измеренное прибором значение той же величины.

Определить необходимость введения поправочного коэффициента можно, измерив максимальное или близкое

к нему значение параметра, где отклонение наклона измерительной характеристики наиболее заметно.

7.3.6 Установка параметров цифрового фильтра

Для ослабления влияния помех на эксплуатационные характеристики прибора в составе его каналов

измерения предусмотрены цифровые фильтры.
