ВНИМАНИЕ
В случае подключения ТС по двухпроводной схеме следует выполнять коррекцию сдвиг
характеристики в обязательном порядке. Определение значения параметра сдвиг характеристики
производится по методике, приведенной в разделе 5.5.3.

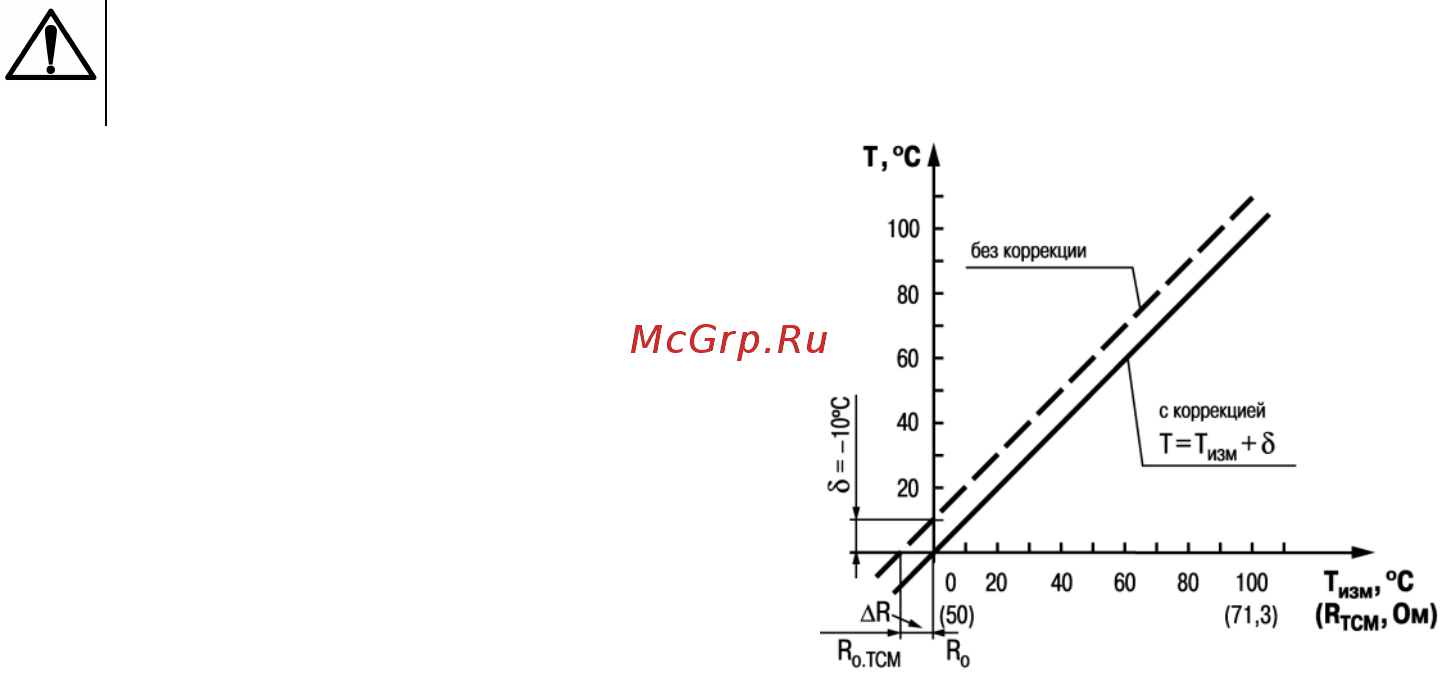

Рисунок 7.2 – Коррекция «сдвиг
характеристики»
Сдвиг характеристики применяется:
• для компенсации погрешностей, вносимых
сопротивлением подводящих проводов в случае
использования двухпроводной схемы подключения
ТС;
• в случае отклонения у ТС значения R
0
.
Такая коррекция осуществляется путем прибавления к
измеренной величине значения δ.
Значение δ задается параметром SH.
Пример сдвига характеристики для датчика TCM (Cu50)
графически представлен на рисунке 7.2.
Параметр SH допускается изменять в диапазоне от минус
50,0 до +50,0 °С для температурных датчиков (ТС и ТП), от
