8.2.2 Юстировка прибора для работы с ТС

Для проведения юстировки следует:

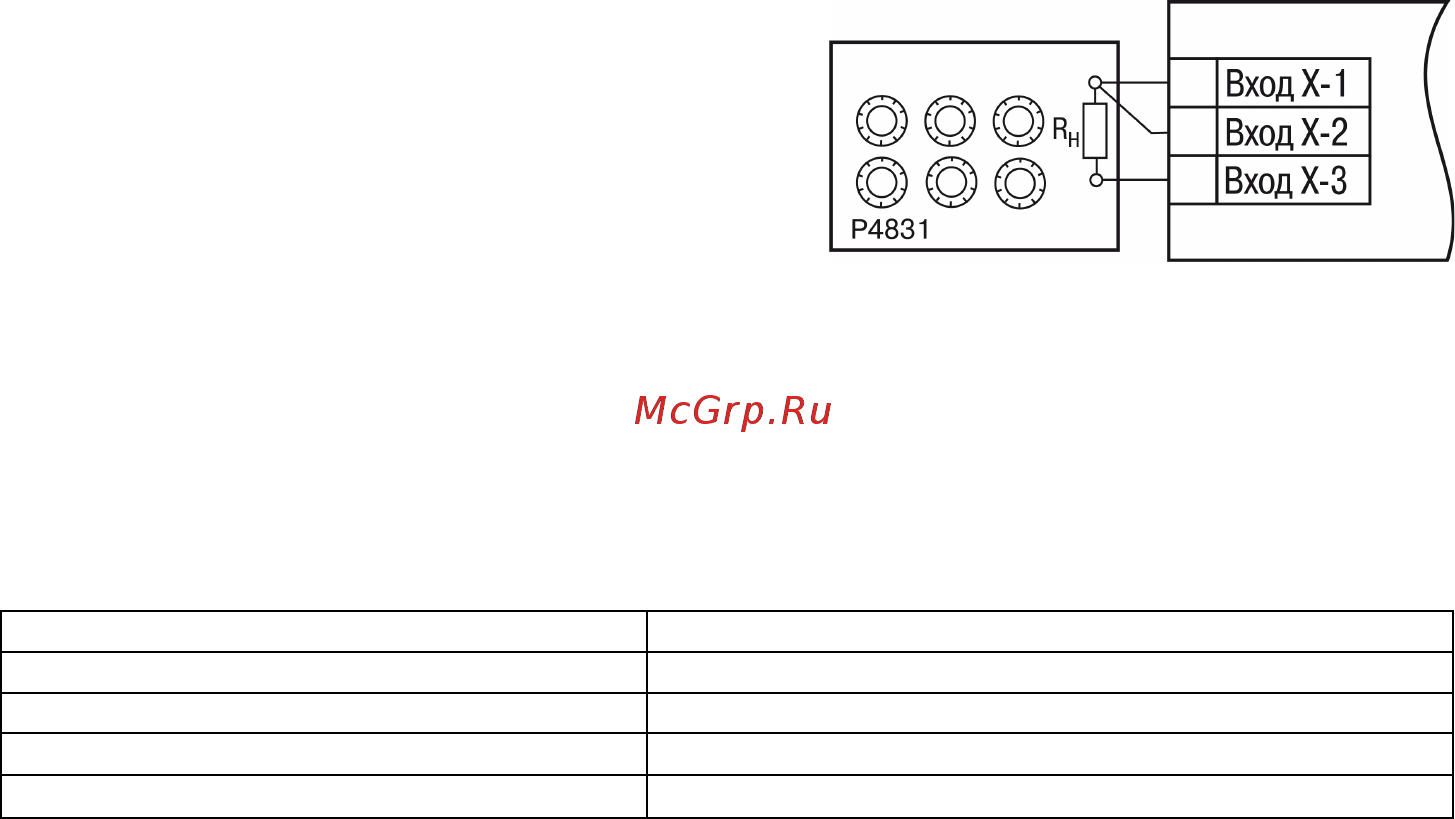

Рисунок 8.2 – Схема подключения при

юстировке ТС

1. Подключить к входу прибора вместо датчика магазин

сопротивлений типа Р4831 (или подобный ему с

классом точности не более 0,05). Соединение

прибора с магазином следует производить по

трехпроводной схеме подключения. Сопротивления

проводов линии должны отличаться не более чем на

0,05 %.

2. Включить питание прибора и установить код датчика

в параметре in.t , соответствующий используемому

типу датчика.

3. Установить на магазине значение сопротивления в

соответствии с таблицей 8.1.

4. Перевести прибор в режим измерения входной величины.

5. Через 5-10 секунд проконтролировать показания прибора. Эти показания должны быть равны (0,0 ±

0,2) °С.

Если абсолютная погрешность измерения в этой точке превышает 0,2 °С, следует вычислить коэффициенты

юстировки. Затем проверить результаты юстировки. Показания верхнего ЦИ должны быть равны (0,0 ± 0,2) °С.

Таблица 8.1 – Эталонные сигналы

Тип датчика Значение сигнала Rн, Ом

ТСМ100, ТСП100 100

ТСМ50, ТСП50 50

ТСМ гр. 23 53

ТСП гр. 21 46
