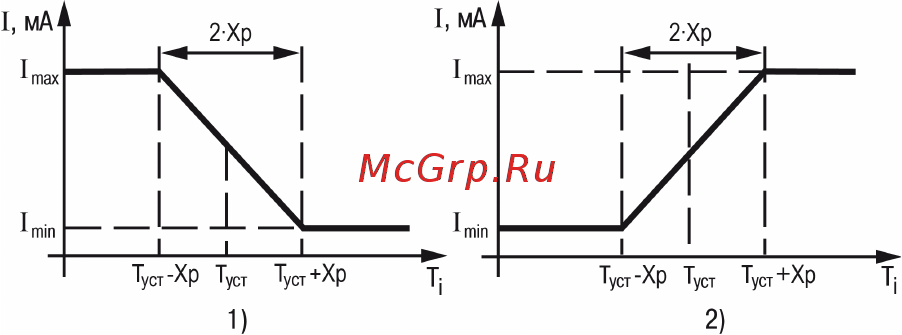

Рисунок 7.8 – 1) Обратное управление, 2) прямое управление
7.5.3 Настройка двухпозиционного регулятора
Для настройки задайте значения следующим параметрам соответствующего выхода:
• SP1 (SP12) — уставка компаратора;
• HYS1 (HYS2) — значения гистерезиса для компаратора;
• CMP1 (CMP2) — тип логики компаратора;
• dOn1 (dOn2) / dOF1 (dOF2) — время задержки включения/выключения;
• tOn1 (tOn2) / tOF1 ( tOF2) — минимальное время удержания выхода ЛУ в замкнутом/разомкнутом
состоянии.
