7 Настройка
7.1 Последовательность настройки
Настройка прибора предназначена для задания и записи настраиваемых параметров в энергонезависимую
память прибора.
Для доступа к параметрам настройки следует нажать и удерживать кнопку
в течение 3 секунд.
Основные параметры прибора объединены в меню, которое состоит из следующих групп:
• LVOP – настройка логических устройств;
• AdV – настройка индикации;
• LuIn – настройка входов прибора;
• LVOU – регулирование и регистрирование;
• COMM – настройка интерфейса RS-485.

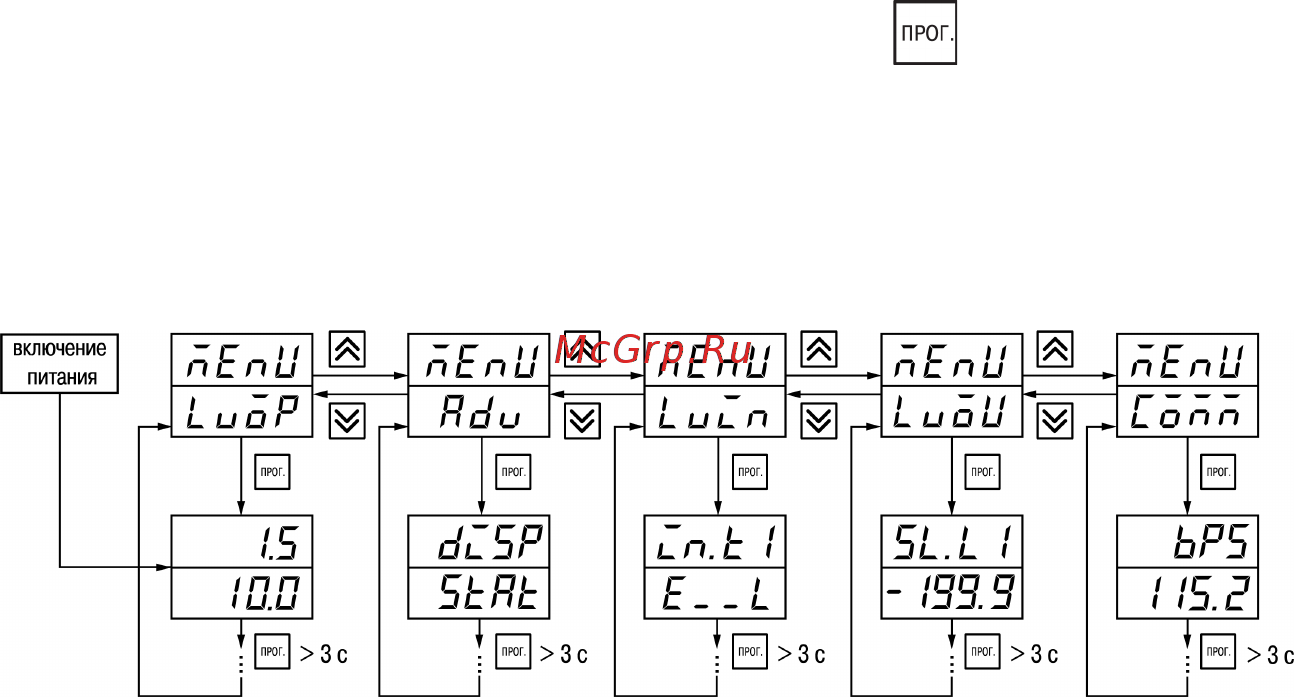

Рисунок 7.1 – Навигация в меню настройки
