39

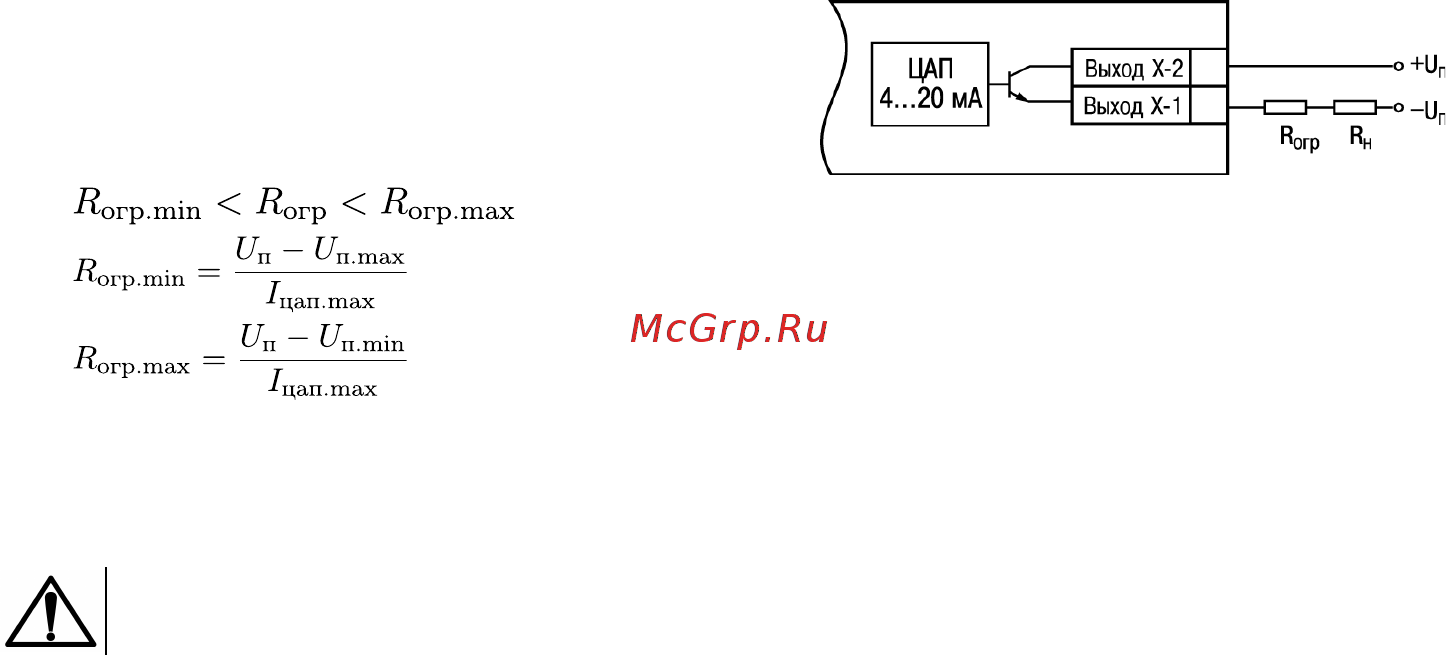

Рисунок 5.17 – Подключение к ВУ типа И с
ограничивающим резистором
Если по какой-либо причине напряжение источника питания
ЦАП превышает расчетное значение U
п. max
, то
последовательно с нагрузкой необходимо включить
ограничительный резистор R
огр
.
Сопротивление R
огр
рассчитывается по формулам:
,
,
,
где R
огр
– номинальное значение ограничительного резистора, кОм;
R
огр.min
– минимально допустимое значение ограничительного резистора, кОм;
R
огр.max
– максимально допустимое значение ограничительного резистора, кОм;
I
цап.max
– максимальный выходной ток ЦАП, мА.
ВНИМАНИЕ
Напряжение источника питания ЦАП не должно превышать 36 В.
