Рисунок 5.8 – Подключение датчиков с выходом в виде тока или напряжения

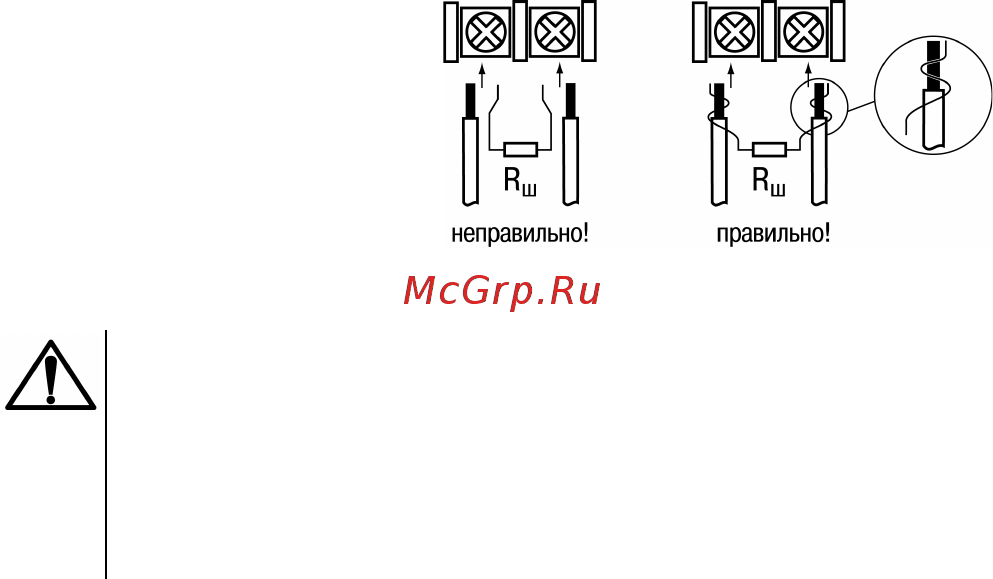

ВНИМАНИЕ

Подключать датчики с выходом в виде тока (0...5,0 мА, 0...20,0 мА или 4,0…20,0 мА) следует только

после установки шунтирующего резистора с сопротивлением 100 Ом (допуск не более 0,1 %),

который следует подсоединять в соответствии с рисунком 5.10. Вывод резистора должен заводиться

с той же стороны винтовой клеммы, что и провод от датчика. В случае использования провода с

сечением более 0,35 мм, конец провода и вывод резистора следует скрутить или спаять.

Невыполнение этого требования может привести к пропаданию контакта между выводом

резистора и клеммы, что повлечет повреждение входа прибора!
