29

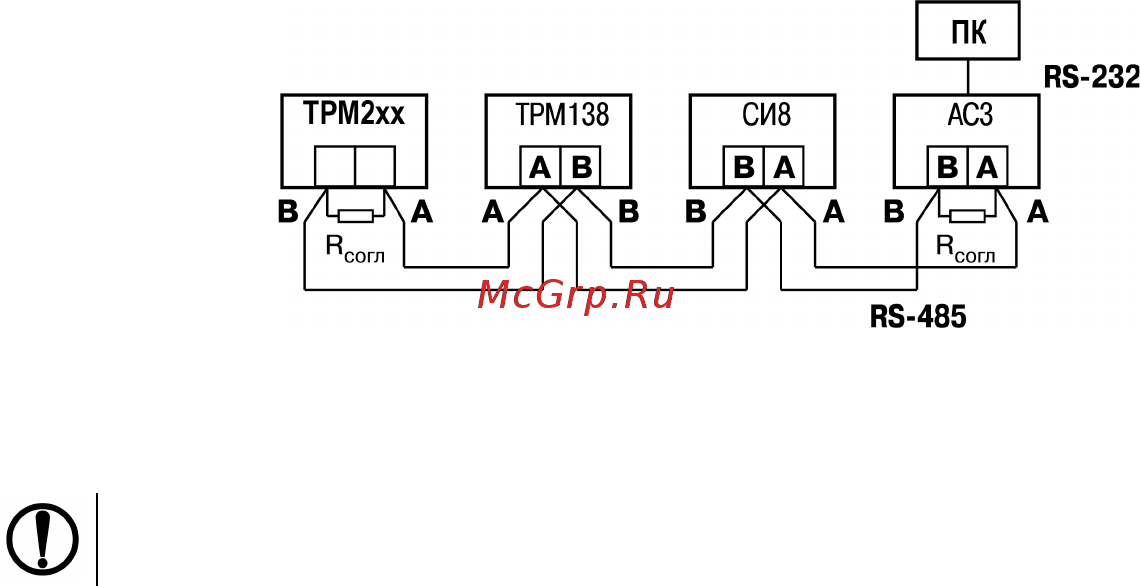

Рисунок 5.4 – Подключение приборов по сети RS-485
Подключение прибора к ПК осуществляется через адаптер интерфейса RS-485↔RS-232, в качестве которого
может быть использован адаптер ОВЕН АС3, АС3-М или адаптер RS-485↔USB АС4.
ПРЕДУПРЕЖДЕНИЕ
Адаптер интерфейса ОВЕН содержит согласующий резистор сопротивлением R
согл
= 120 Ом.
Для работы по интерфейсу RS-485 следует выполнить соответствующие соединения и задать значения
параметров сети.
Для организации обмена данными в сети через интерфейс RS-485 необходим Мастер сети, основная функция
которого – инициировать обмен данными между отправителем и получателем. В качестве Мастера сети
следует использовать ПК с подключенным адаптером ОВЕН или приборы с функцией Мастера сети RS-485
(например, ПЛК и др.).
Прибор может работать в режиме Slave по протоколу обмена данными ОВЕН.
