41

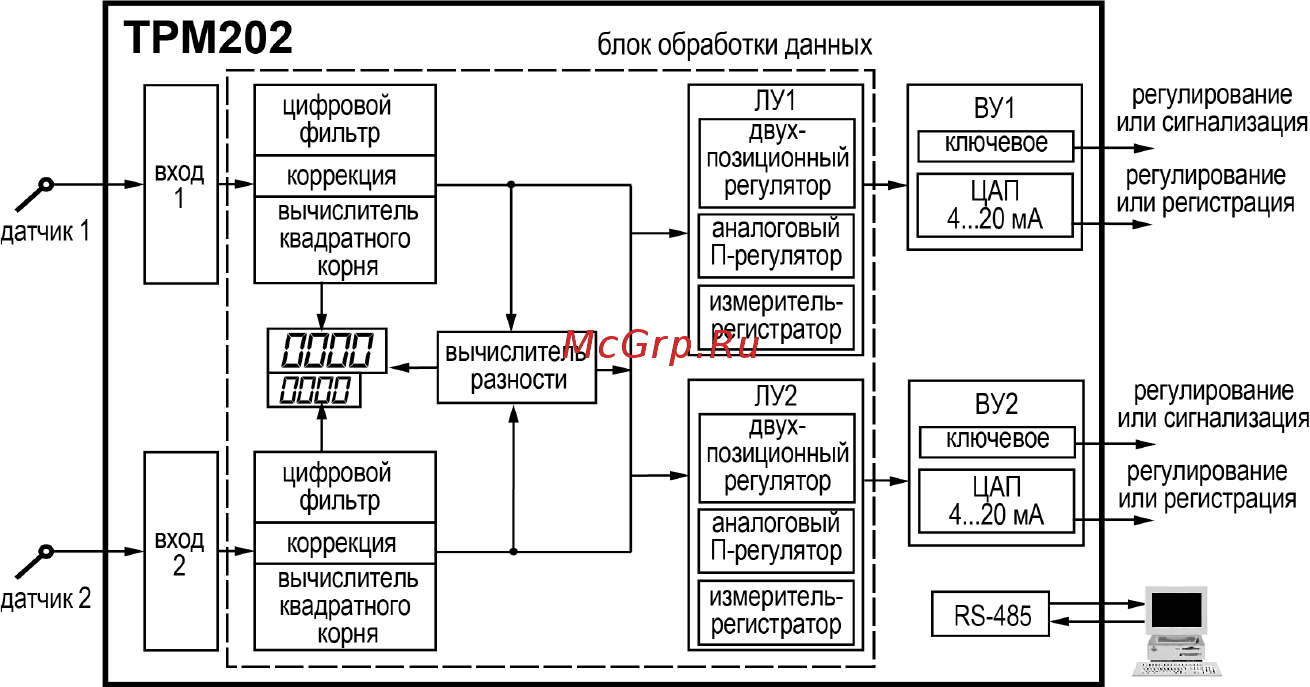

Рисунок 6.1 – Функциональная схема прибора
Прибор имеет два универсальных входа. Поданный на вход сигнал преобразуется в соответствии с типом
выбранного датчика. Измеренное значение обрабатывается в соответствии с настройками.
При обработке измеренного значения выполняются:
• цифровая фильтрация измерений (для ослабления влияния внешних импульсных помех на
эксплуатационные характеристики прибора);
