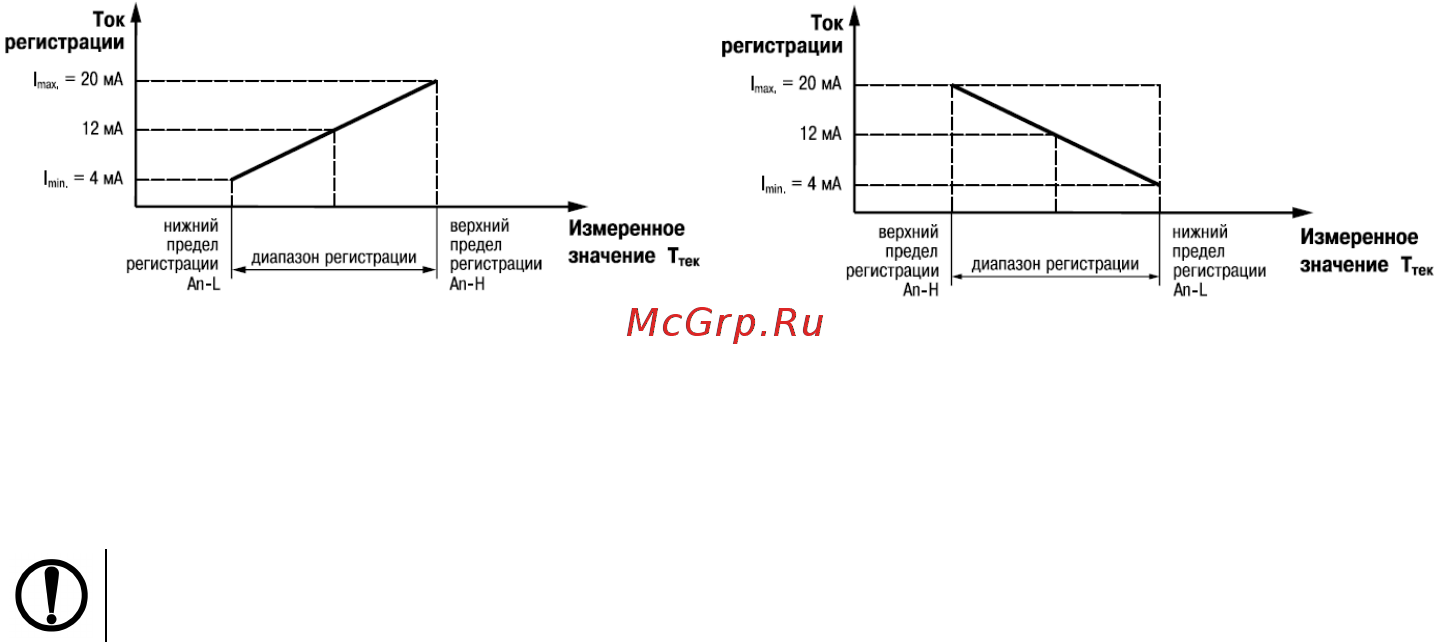

Рисунок 7.6 – An-L < An-H

Рисунок 7.7 – An-L > An-H

В случае использования аналогового ВУ как регистратора следует определить диапазон работы ВУ путем

установки параметров:

• AN-L1 (AN-L2) – нижняя граница диапазона регистрации;

• AN-H1 (AN-H2) – верхняя граница диапазона регистрации.

ПРЕДУПРЕЖДЕНИЕ

Для ВУ дискретного типа эти параметры не отображаются.

Диапазон регистрации всегда задается в единицах измерения входной величины. Для температурных датчиков

(ТС и ТП) диапазон значений параметров An-L1 (An-L2) и An-H1 (An-H2) определяется диапазоном измерения

для НСХ данного датчика. Для датчиков с унифицированным сигналом диапазон значений параметров An-L1 (

An-L2) и An-H 1 (An-H 2) определяется установленными значениями параметров in-L1 (in-L2) и in-H1 (in-H2).

При регистрации разности ΔT = (T1 – T2) (iLU1 (iLU2) = DPV) параметры An.L1 (An.L2) и An.H1 (An.H2) принимают

фиксированный диапазон:

• от минус 1999 до 30000 при dP1 (dP2) = 0;

• от минус 199.9 до 3000.0 при dP1 (dP2) = 1;
