Lifespan E5I [21/47] Сборка эллиптического тренажера

Шестигранный

ключ 6 мм

Основная база

Основание

направляющей

Шестигранный

ключ 5 мм с

крестовой

отверткой

M8 x 35L

(x2)

Номер элемента13

Номер элемента11

Болт с потайной

головкой

M8 x 15L(x2)

Номер элемента12

Шайба M8

(x8)

M8 X 35L

Болт с потайной

головкой M8 x 15L

Плоская

шайба M8

Шестигранный

ключ 5 мм

Шестигранный

ключ 6 мм

Сборка эллиптического тренажера

Шаг 3: Сборка базы

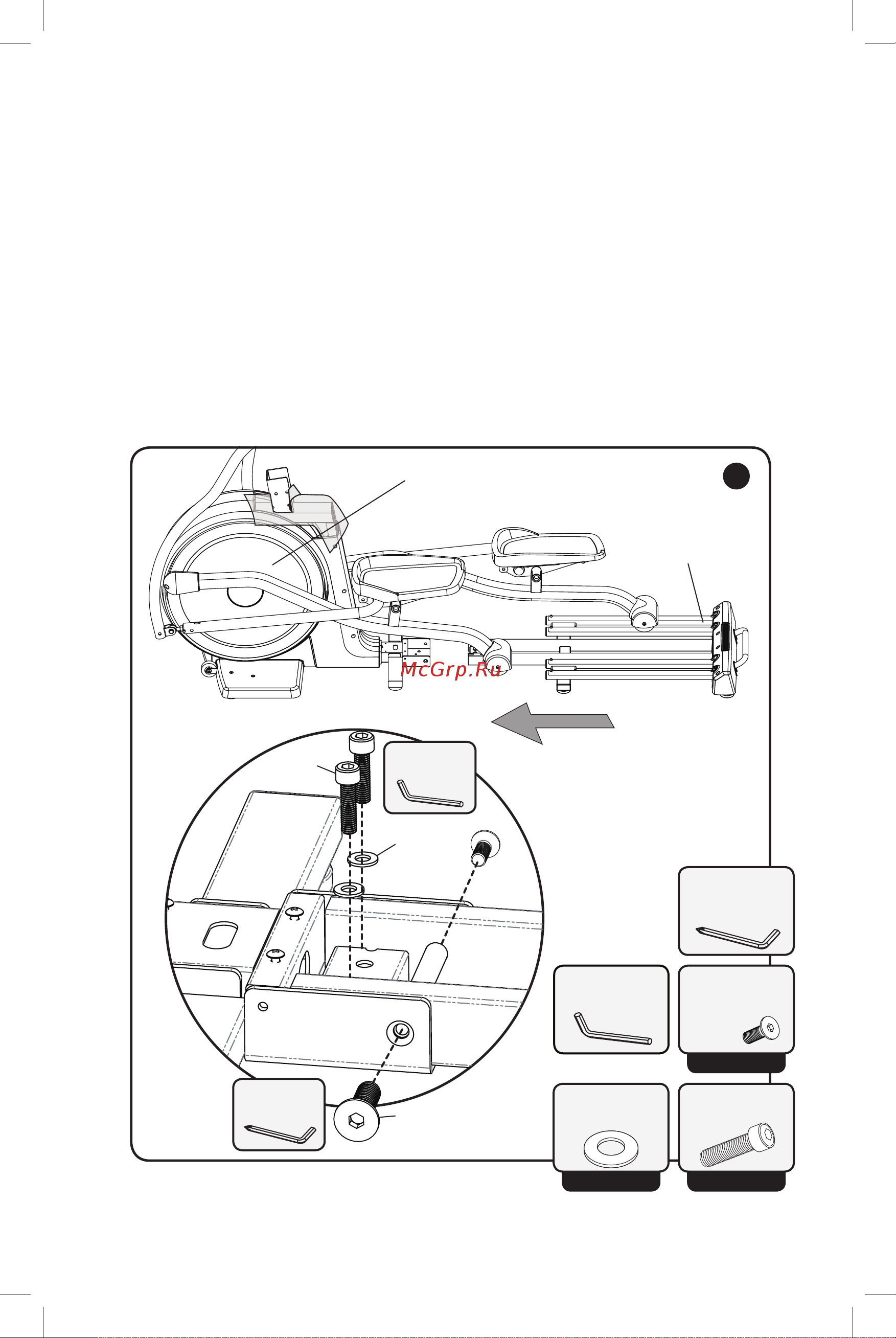

A. Присоедините Основание направляющей (2) к Основной базе (1),

как показано на рисунке A ниже.

1. Совместите отверстия сбоку Основной базы с отверстиями в

Основании направляющей, и установите два болта с потайной

головкой M8x 15L (11). Пока не затягивайте болты.

2. Вставьте два болта M8 x 35 (13) и шайбы (12) в отверстия в

Основании направляющей и в Основной базе.

Пока не затягивайте болты.

3. Полностью затяните два болта с потайной головкой M8x 15L,

а затем два болта M8x35L.
