Lifespan E5I [28/47] Сборка эллиптического тренажера

Сборка эллиптического тренажера

Опциональный

модуль

Bluetooth

ПРЕДВАРИТЕЛЬНО

УСТАНОВЛЕНА

M5 x 10L

(x2)

Шестигранный

ключ 4 мм

Вывинтите

предварительно

завинченные

болты и шайбы

Консоль

Мачта консоли

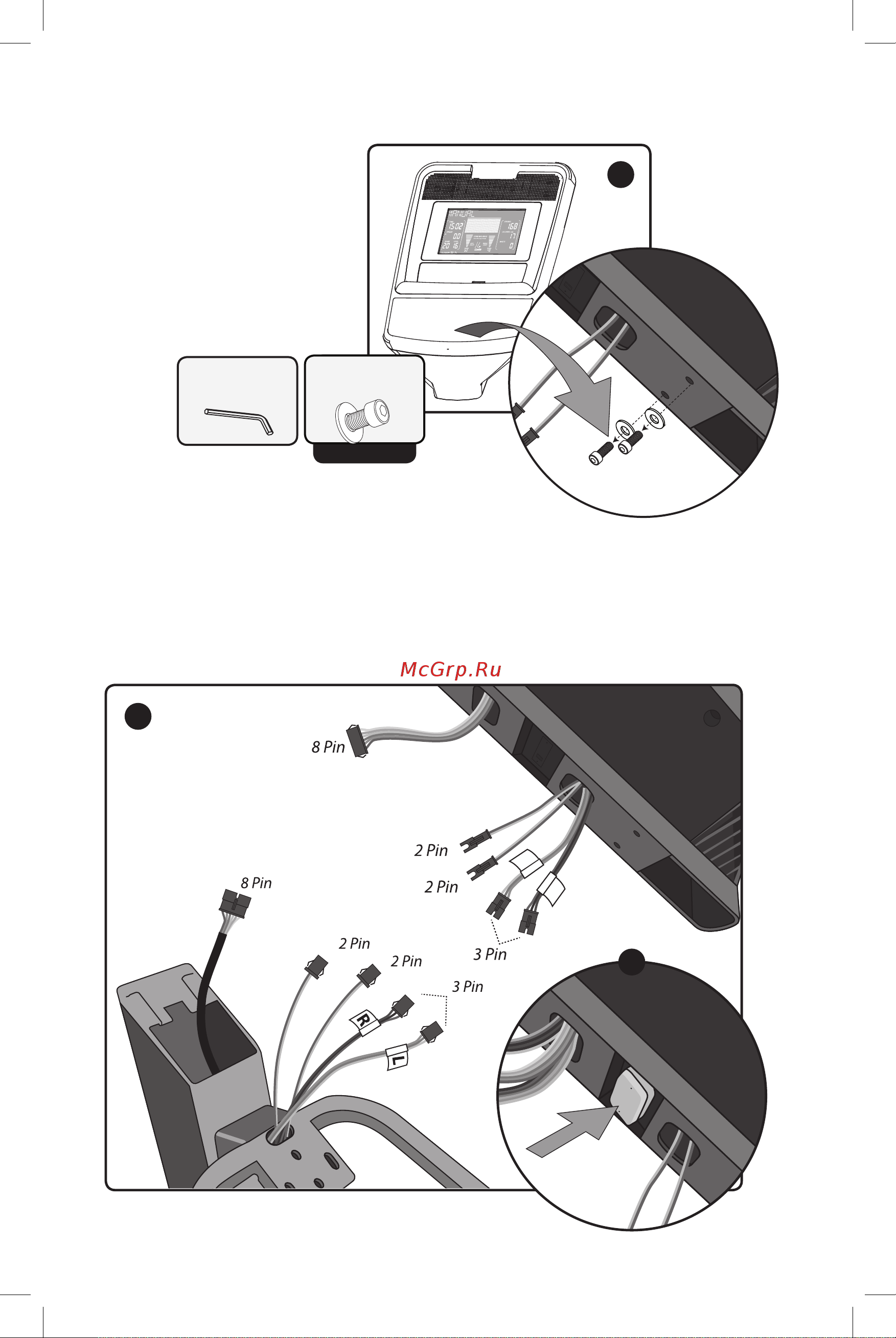

Шаг 6: Крепление консоли

A. Вывинтите

предварительно

завинченные болты

M5x10L и шайбы M5 из

задней части консоли (6)

шестигранным ключом 4 мм.

B. Подключите 8-контактный разъем, идущий

от мачты консоли, к консоли. Подключите

два 2-контактных провода датчиков ЧСС в

рукоятках к консоли. Подключите два 3-контактных разъема,

к соответствующим разъемам с метками «R» и «L».

C. Подключите два 2-контактных разъема, идущих от мачты консоли,

к двум 2-контактным разъемам, идущим от консоли. Подключите

два 3-контактных разъема, идущих от мачты консоли, к двум

3-контактным разъемам, идущим от консоли, убедившись,

что они соответствуют меткам «R» и «L».
