Сборка эллиптического тренажера

5mm Allen

Wrench w/

Phillips

ПРЕДВАРИТЕЛЬНО

УСТАНОВЛЕНА

M4 x 50L

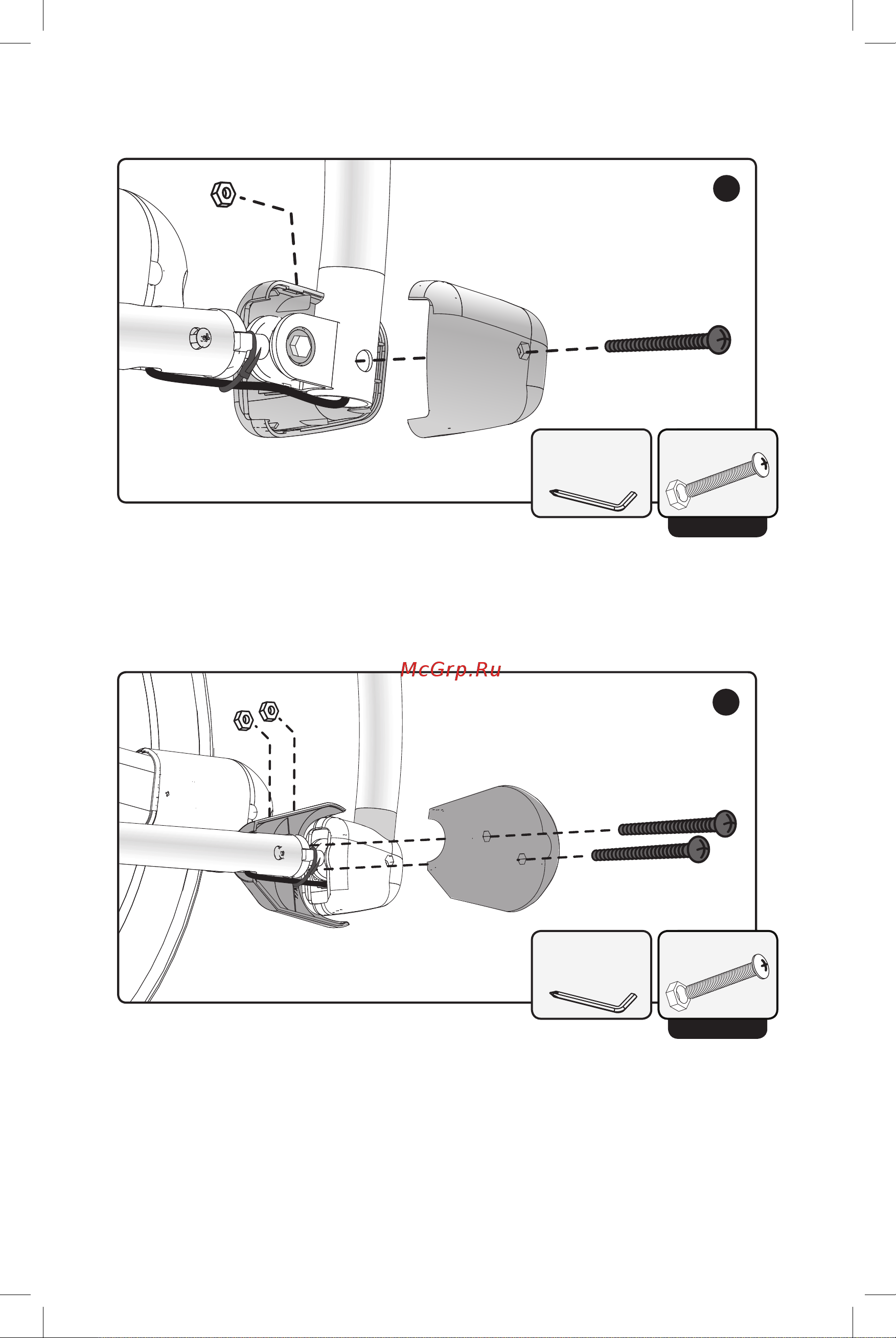

G. Кожух нижнего узла рычага (10) состоит из двух частей.

Вывинтите винты M4x50L из предварительно собранного кожуха

нижнего рычага (10A). Разместите обе половины, показанные выше,

вокруг узла. Повторно привинтите кожух узла крестообразной

отверткой и гаечным ключом 13 мм, убедившись, что гайка

попадает в пластиковую выемку.

Шестигранный

ключ 5 мм с

крестовой

отверткой

M4 x 50L

ПРЕДВАРИТЕЛЬНО

УСТАНОВЛЕНА

H. Вывинтите винты M4x50L из предварительно собранного кожуха

нижнего рычага (IOB). Разместите обе половины кожуха узла (iOB),

как показано выше. Кожух перекроет переднюю часть кожуха узла

(iOA), выполненную на шаге G. Крестовой отверткой завинтите

винты и болты M4x50L.

I. Повторите шаги F–I для другой стороны.
