Lifespan E5I [29/47] Сборка эллиптического тренажера
![Lifespan E5I [29/47] Сборка эллиптического тренажера](/views2/1487457/page29/bg1d.png)
34
Шестигранный
ключ 5 мм с
крестовой
отверткой
ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕНА
Деталь №14
Винт M4 x 10L
(x4)
Винт M4 x 10L
(x4)
Кожух
мачты консоли
Основание
кожуха
D
I
Надвинуть
Заблокировать
E
F
Шестигранный
ключ 4 мм
Сборка эллиптического тренажера
ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕНА
M5 x 10L
(x2)

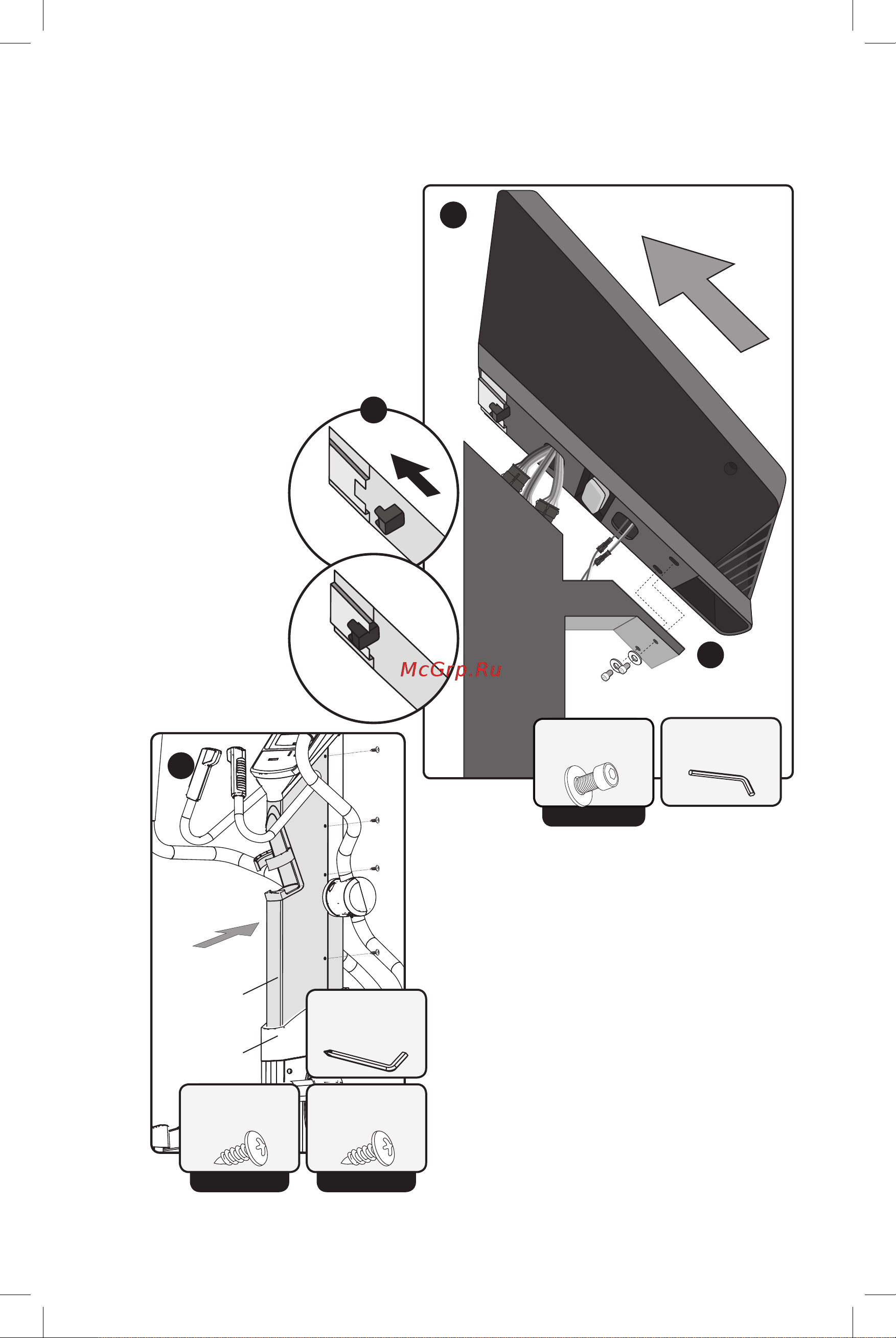

Шаг 6: Крепление рычага (продолжение)
D. Уложите провода внутрь консоли
(6) и мачты консоли (4).
E. Надвиньте консоль (6) вверх,
чтобы крюк на задней части
консоли задвинулся под
фиксирующую пластину,
блокируя ее.
F. Двумя болтами
M5xl0L и шайбами
M5 (которые
предварительно
установлены на
задней части
консоли), прикрепите
консоль (6) через
прорези в верхней
мачте.
G. Разорвите лист предотвращения
потери деталей.
H. Вставьте верхний кожух вниз на
место.
I. Привинтите кожух мачты консоли (18)
четырьмя винтами M4x10L, снятыми
на шаге 4A, и еще четырьмя винтами
из сумки с комплектующими (в общей
сложности 8 винтов). Необходимые
инструменты: Винт с головкой под
крестовую отвертку.
J. Убедитесь, что на блоке не осталось
упаковочного материала, и, что
роликовые колеса находятся на
направляющих.
