30
Сборка эллиптического тренажера
сборки левого рычага.
r
Шестигранный
ключ 5 мм с
крестовой
отверткой
Винт M4 x 10L
(x2)
D
F
ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕНА
M8 x 15L
Волновая шайба
(x4)
Ключ 13/17 мм
C
B
Отвинтите
предварительно
завинченный
болт и шайбы
A
Кожухи
среднего
узла
рычага
Плоская шайба M8

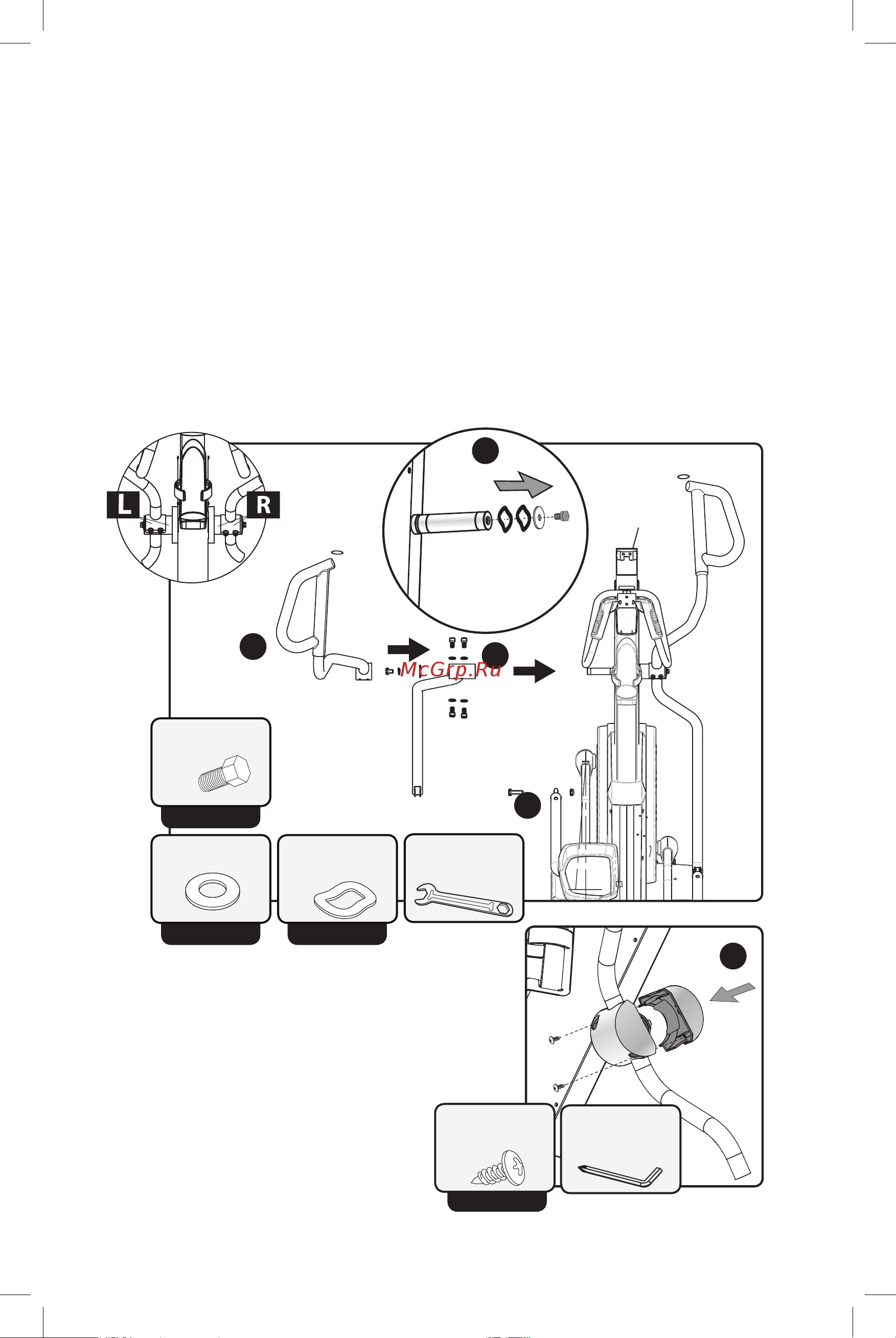

Шаг 5: Крепление рычага
A. Вывинтите предварительно завинченный болт M8x15L, плоскую
шайбу и 2 волновых шайбы из держателя руля на консольной мачте (4),
как показано на рисунке A.
B. Прикрепите правый нижний рычаг к мачте консоли (4). Установите
обратно две волновых шайбы, плоскую шайбу и болт M8 x 15L,
вывернутый на шаге A, и затяните ключом 13 мм.
C. Вывинтите четыре болта и шайбы M8 x 15L из поворотного узла
нижнего рычага, показанного на рисунке B. Установите правый верхний
рычаг на нижний рычаг и затяните четыре болта и шайбы M8x 15L,
снятые ранее.
Мачта
консоли
ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕНА
ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕНА
D. Выверните винты M4x10L из
предварительно собранного кожуха
среднего рычага (9).Разместите обе
половины кожуха вокруг верхнего и
нижнего соединения сборки руля.
Обратно закрепите двумя
винтами M4 x10L с
крестообразными головками.
E. Повторите шаги A–D для
ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕНА
