Стенд шиномонтажный Модель ГШС-515 В.Руководство по эксплуатации.

10. Рабочее положение

Кроме того, на шиномонтажном стенде имеются:

- Рычаг 15 (рис.8), который позволяет переводить кронштейн снимающего рычага по-

крышки 14 (рис.8) из рабочего в не рабочее положение и обратно.

- Ручка 19 (рис.8), которая позволяет использовать либо отжимной ролик 17 (рис.8), либо

снимающий рычаг 18 (рис.8).

На рисунке 9 показаны различные рабочие положения (a,b,c,d), которые будут упоми-

наться далее в инструкциях по использованию шиномонтажного стенда. Работа в ука-

занных положениях ведет к большей точности, скорости и безопасности оператора.

9. Идентификация органов управления

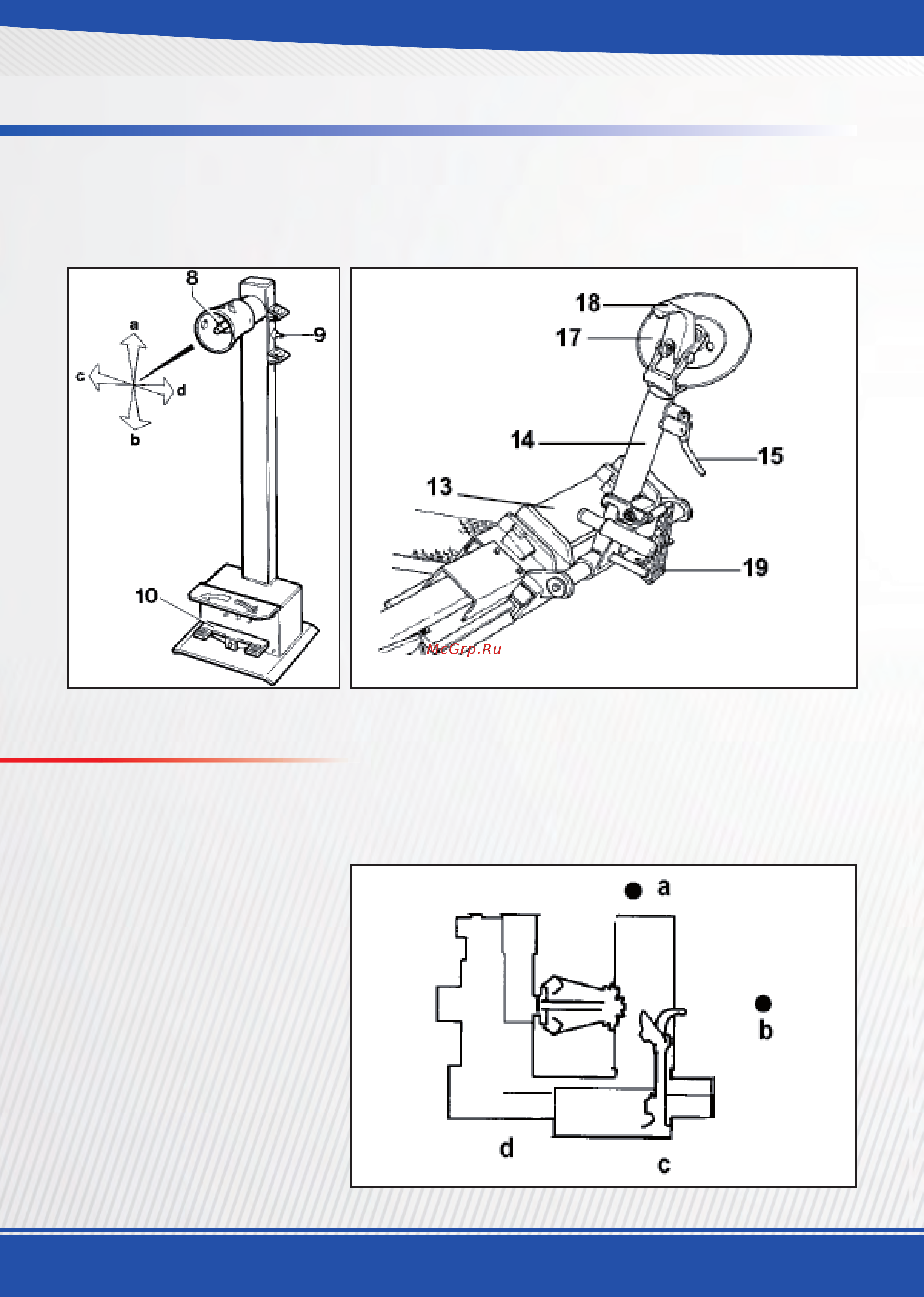

Рисунок 7

Рисунок 8

Рисунок 9
