8) Передвигайте рычаг вперед, пока крас-

ная точка не окажется на одной линии с

внешней кромкой обода на расстоянии 5

мм от него (см. рис.25).

Установите переносной блок управления

в рабочее положение «с»

9) Визуально проверьте точное положение

рычага, в случае необходимости отрегу-

лируйте. Затем поворачивайте зажимное

устройство по часовой стрелке, пока хо-

мут не окажется внизу. Первый бортик бу-

дет на диске. Снимите хомут.

Установите переносной блок управления

в рабочее положение «d».

10) Снимите съемный рычаг с шины.

11) Установите кронштейн съемного рыча-

га в не рабочее положение. Переместите

его к внешней части шины.

12. Работа стенда

12) Рукояткой 19 (рис.22) поверните съемный рычаг на 180°.

Установите переносной блок управления в рабочее положение «b».

13) Поворачивайте зажимное устройство, пока отверстие клапана не будет внизу (6 ча-

сов).

14) Подведите платформу 4 (рис.5) под колесо и отпускайте зажимное устройство, пока

шина не будет опираться на платформу. Как только платформа будет подана немного

вперед, шина немного откроется и можно будет вставить камеру.

Примечание:

Клапан может оказаться в несимметричном положении по отношению к центру обода. В

этом случае разместите и вставьте камеру, как показано на рисинке 26. Вставьте клапан

в отверстие и зафиксируйте его стопорным кольцом.

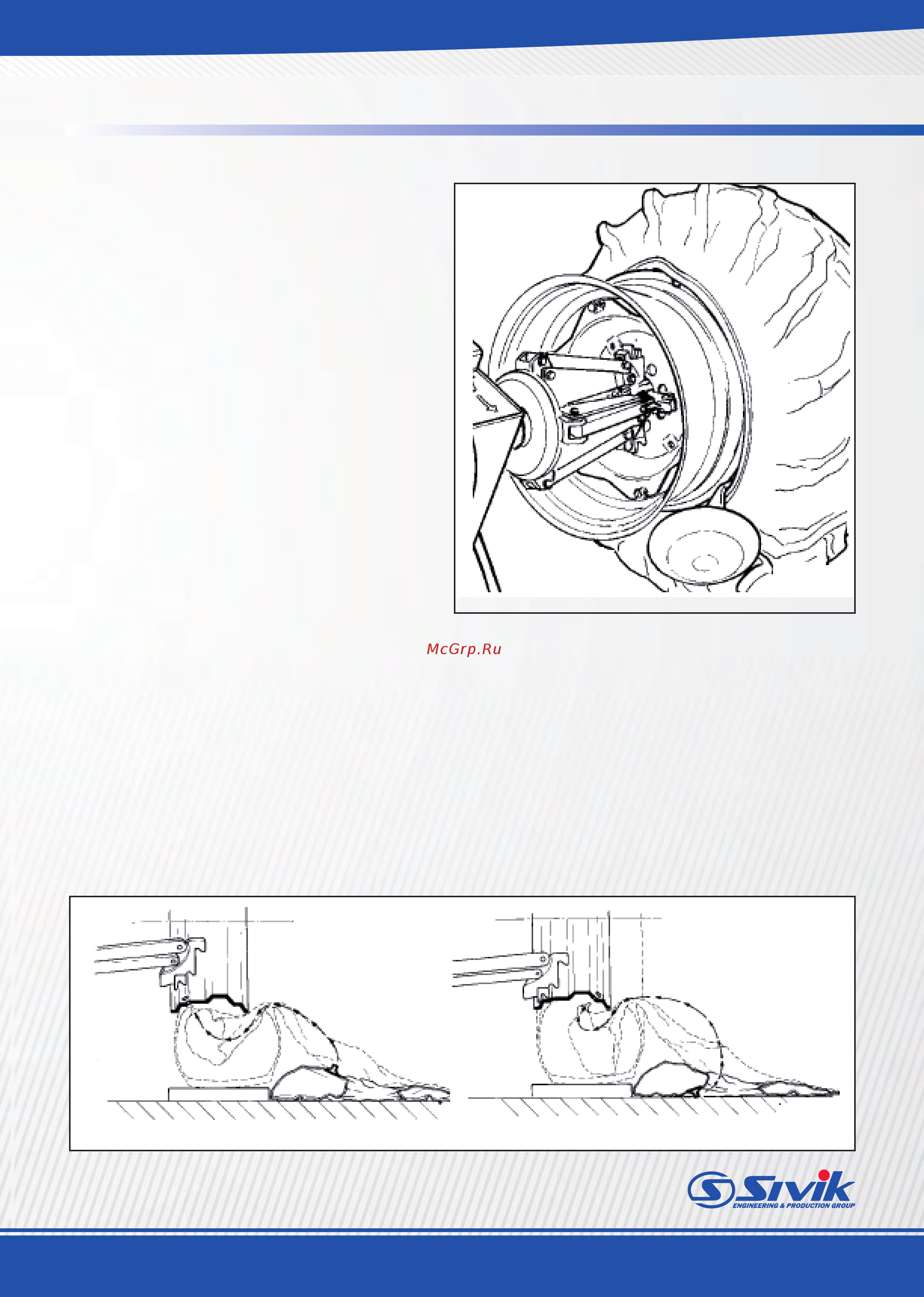

Рисунок 25
