8. Идентификация сигналов опасности

9. Идентификация органов управления

ВНИМАНИЕ! В случае если предупреждающие таблички не читаются или отсутствуют,

они должны быть немедленно заменены. Не использовать установки, если недостает од-

ной или нескольких табличек, предупреждающих об опасности.

Не вставляйте никаких предметов, которые закрывают таблички, предупреждающие об

опасности.

Мобильная стойка управления (рис.7) позволяет оператору выбрать рабочее положе-

ние, наиболее удобное для каждого из случаев. На этой стойке сконцентрированы все

команды, а именно: манипулятор 8 (рис.7) в положении «а» поднимает кронштейн са-

моцентрирующейся цанги; в положении «b» - его опускает; в положении «с» приближает

инструментальную каретку и мобильную платформу к самоцентрирующейся цанге; а в

положении «d» - отдаляет.

Примечание: чтобы лучше запомнить эту операцию на рычаге имеется отверстие, соот-

ветствующее положению «с».

- выключатель 9 (рис.7): при повороте вверх открывает зажимы самоцентрирующейся

цанги (блокирует); при повороте вниз закрывает зажимы (разблокирует).

- педаль 10 (рис.7): при нажатии на правую или левую сторону вращает самоцентриру-

ющую зажимную цангу соответственно направлению стрелок.

Примечание: все органы управления очень чувствительны к воздействию, поэтому не-

большие движения могут быть сделаны с большой точностью.

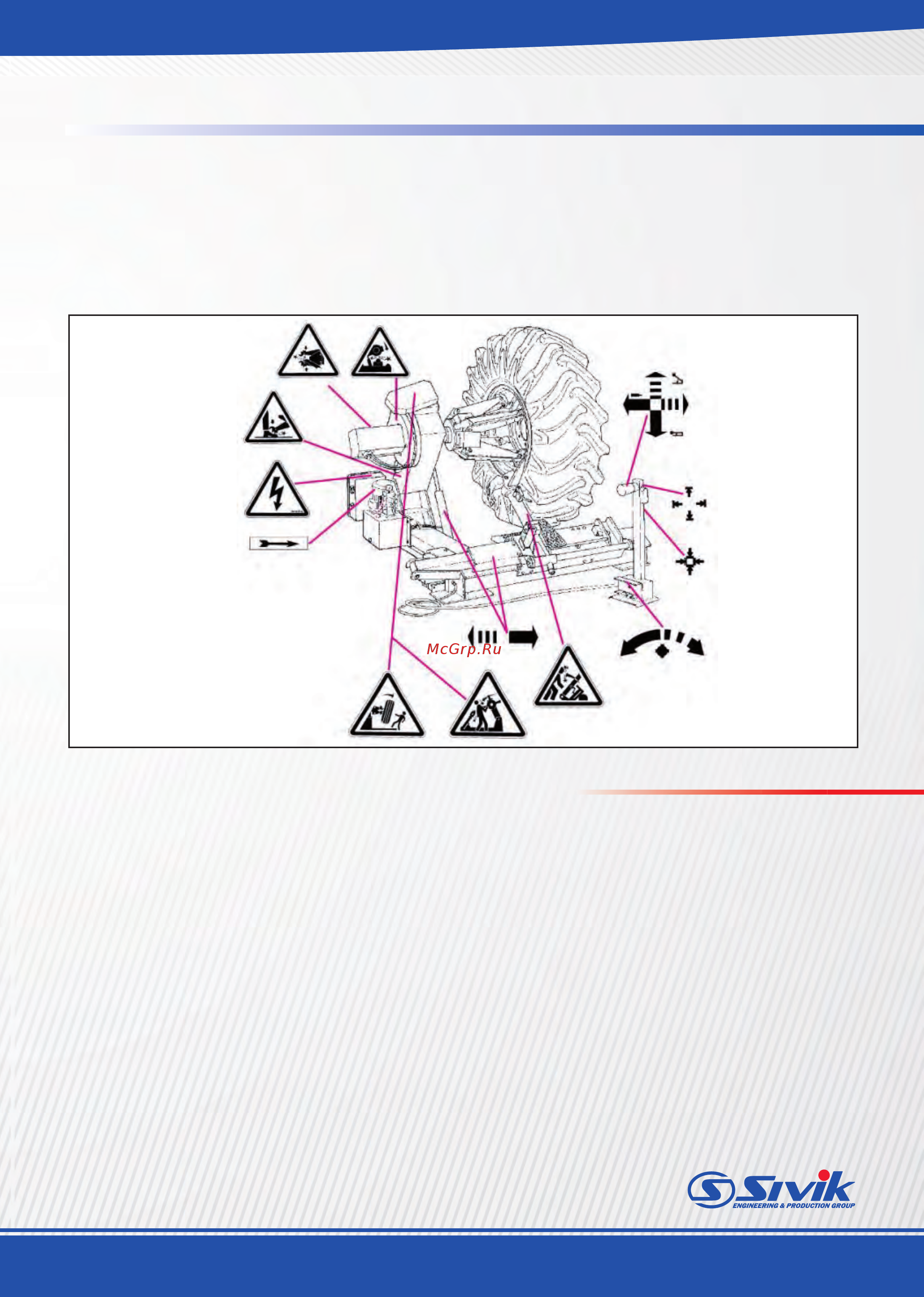

Рисунок 6
