Стенд шиномонтажный Модель ГШС-515 В.Руководство по эксплуатации.

7. Описание стенда

1. Грузоподъемная скоба

2. Кронштейн самоцентрирующейся цанги

3. Самоцентрирующаяся цанга

4. Платформа

5. Главный выключатель (рисунок С)

8. Манипулятор

9. Выключатель

10. Педаль

12.Выключатель

13.Каретка

14.Кронштейн снимающего рычага покрышки

15.Рычаг кронштейна

17.Отжимной ролик

18. Снимающий рычаг

19.Педаль

22. Зажимное приспособление

Внимание!

Во время работы держите руки и другие части тела как можно дальше от движущихся деталей. Цепоч-

ки, браслеты и свободная одежда могут представлять опасность для оператора, работающего на станке.

Рисунок С Рисунок D

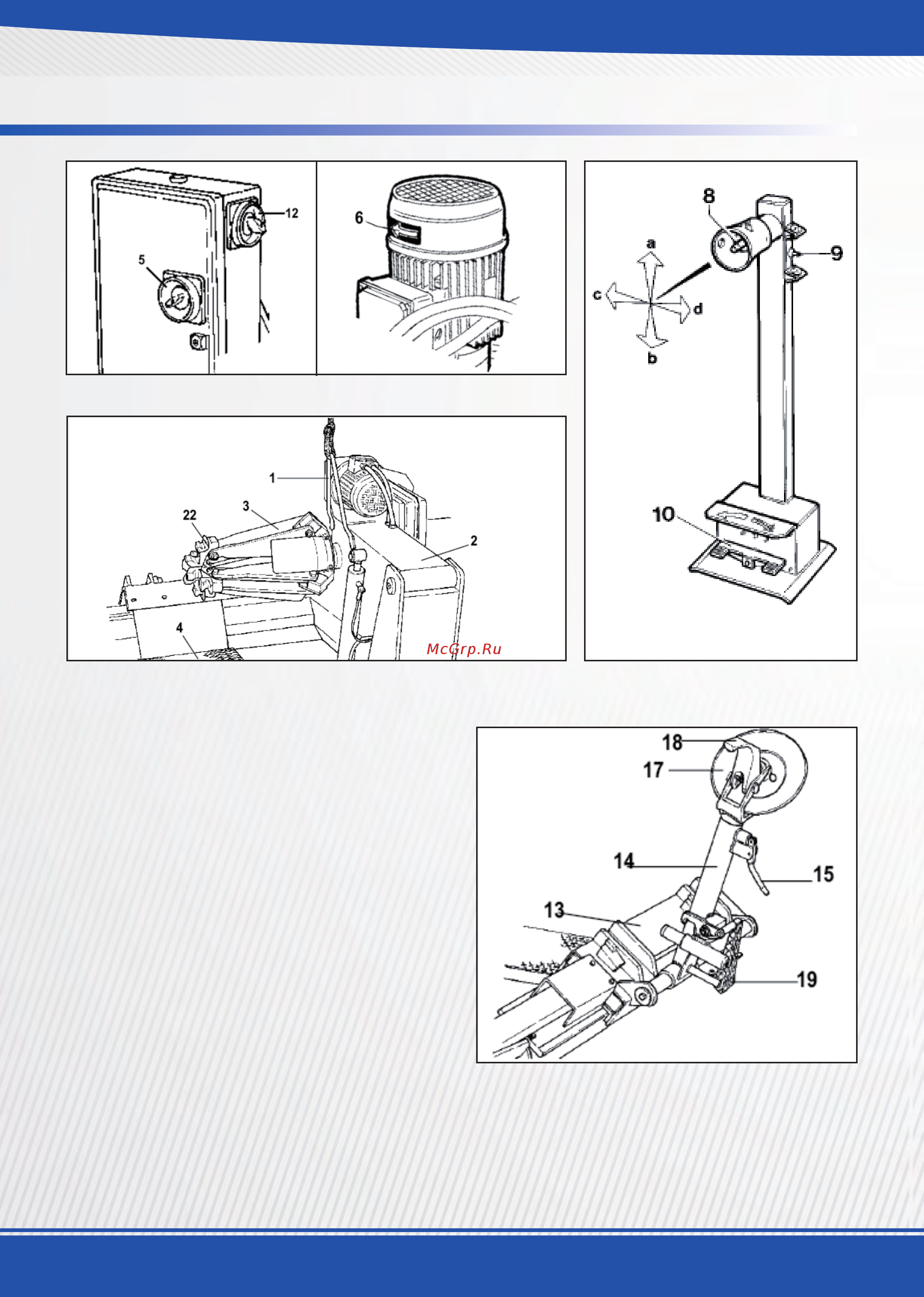

Рисунок 5
