Стенд шиномонтажный Модель ГШС-515 В.Руководство по эксплуатации.
8) Установите кронштейн съемного рычага в
не рабочее положение. Опускайте зажим-
ное устройство, пока колесо не опустится
на платформу. Как только платформа будет
слегка подана в сторону, шина немного от-
кроется, что сделает возможным вынуть ка-
меру.
9) Вытащите камеру, и опять поднимите коле-
со.
Установите переносной блок управления в
рабочее положение «d».
10) Установите кронштейн съемного рычага
к внутренней стороне шины, поверните ры-
чаг на 180° и опустите рычаг в рабочее по-
ложение. Вставьте рычаг между ободом и
бортиком и передвигайте его, пока бортик
не окажется у кромки обода (лучше делать
это при вращении колеса).
11) Отодвиньте обод от съемного рычага на
4-5 см при этом следите, чтобы рычаг не со-
14) Нажмите на рычаг и опустите колесо, чтобы край обода находился в 5 см от съемного
рычага. Поворачивайте колесо против часовой стрелки, нажимая на рычаг, пока шина
не будет полностью снята с диска.
Опасно!
Когда бортики будут сняты с диска, колесо упадет. Убедитесь в том, что рядом никого нет.
МОНТАЖ ШИН
1) Если диск был снят с зажимного устройства, установите его опять в соответствии с раз-
делом «Зажим колеса».
2) Нанесите на бортики и обод, рекомендованную фирмой-изготовителем смазку.
3) Прикрепите к наивысшей точке на внешней кромке обода хомут (см. рис. 19).
ВНИМАНИЕ! Убедитесь в том, что хомут хорошо прикреплен к ободу.
Установите переносной блок управления в рабочее положение «b».
4) Поместите шину на платформу и опустите зажимное устройство (хомут должен нахо-
диться в высшей точке), чтобы зацепить первый бортик.
5) Поднимите диск вместе с шиной и поверните против часовой стрелки на 15-20 см. Шина
будет находиться под углом к диску.
6) Установите кронштейн съемного рычага в не рабочее положение. Переместите его к
внутренней части колеса и зацепите в этом положении.
7) Убедитесь в том, что съемный рычаг установлен на боковой стороне колеса. Если нет,
нажмите на рычаг 19 (рис.22) и поверните его на 180°.
Установите переносной блок управления в рабочее положение «d».
12. Работа стенда
скользнул с обода.
Установите переносной блок управления в рабочее положение «b».
12) Перемещайте съемный рычаг, пока красная точка не окажется на расстоянии 3 см
внутри обода .
13) Вставьте рычаг между ободом и бортиком справа от съемного рычага (см. рис. 24).

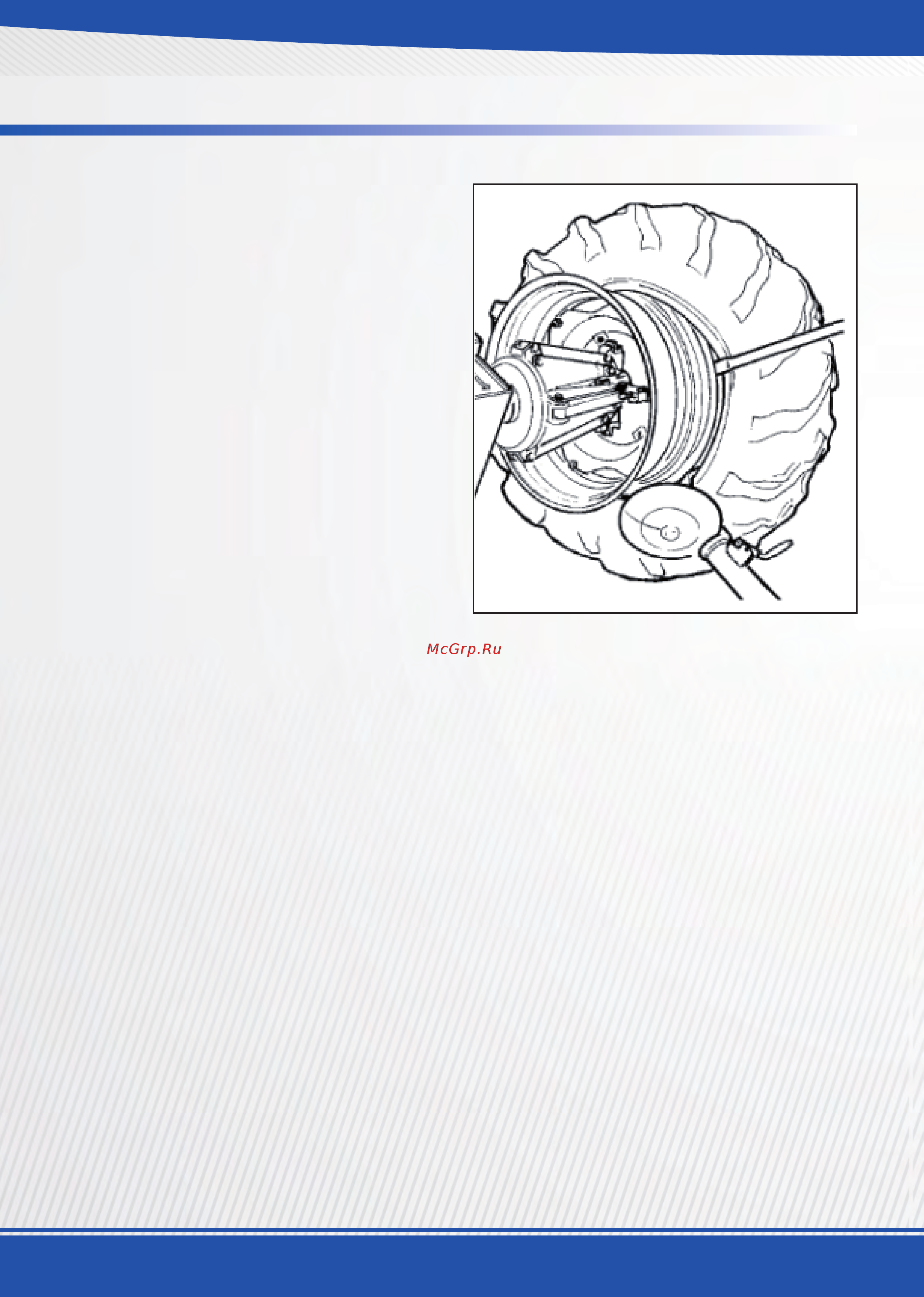

Рисунок 24
