Стенд шиномонтажный Модель ГШС-515 В.Руководство по эксплуатации.

6) Повторите процедуру, но на этот раз

устанавливайте диск к разъемному кольцу

(см. рис.30), чтобы освободить стопорное

кольцо. Снимите его при помощи специ-

ального рычага 19 (рис 30) или ролика.

7) Снимите разъемное кольцо.

8) Отведите кронштейн съемного рычага

14 (рис.22) от обода. Отпустите рукоятку и

установите кронштейн в не рабочее поло-

жение.

Установите кронштейн съемного рычага к

внутренней части колеса.

9) Нажмите на рычаг 19 (рис.22) и поверни-

те лапку съемного рычага на 180°, которая

при этом автоматически зафиксируется.

Установите кронштейн в рабочее положе-

ние.

10) Поворачивайте зажимное устройство и

одновременно продвигайте ролик по кон-

туру разъемного кольца пока не освобо-

диться второй бортик (Примечание: нане-

сите смазку).

Продолжайте продвигать диск вперед, пока половина шины не будет демонтирована

(см. рис. 16).

11) Установите кронштейн съемного рычага в не рабочее положение.

12) Установите платформу 4 (рис.5) непосредственно под колесо.

13) Опускайте зажимное устройство, пока колесо не опустится на платформу.

Установите переносной блок управления в рабочее положение «b».

14) Выводите платформу вперед, пока шина не будет полностью снята с обода. Проверь-

те клапан.

Колеса с 5-ти сегментными разъемными кольцами

1) Закрепите колесо на зажимном устройстве как описано выше и убедитесь в том, что

камера спущена.

Установите переносной блок управления в рабочее положение «с».

2) Устанавливайте кронштейн съемного рычага в рабочее положение, пока рычаг не за-

щелкнется.

3) При помощи рукоятки управления установите колесо таким образом, чтобы ролик ка-

сался внешней кромки центральной бороздки обода.

4) Поворачивайте зажимное устройство и одновременно передвигайте отжимной диск

вперед, пока не будет отсоединено разъемное кольцо. Следите за уплотнительной про-

кладкой.

5) Повторите данную процедуру, но на этот раз перемещайте диск вдоль разъемного

кольца (см. рис 30), пока не освободится стопорное кольцо. Это кольцо можно снять при

помощи специального рычага 19 (рис 30) или отжимного диска.

6) Снимите уплотнительное кольцо.

7) Отведите кронштейн съемного рычага 14 (рис.22) от края обода. Установите крон-

12. Работа стенда



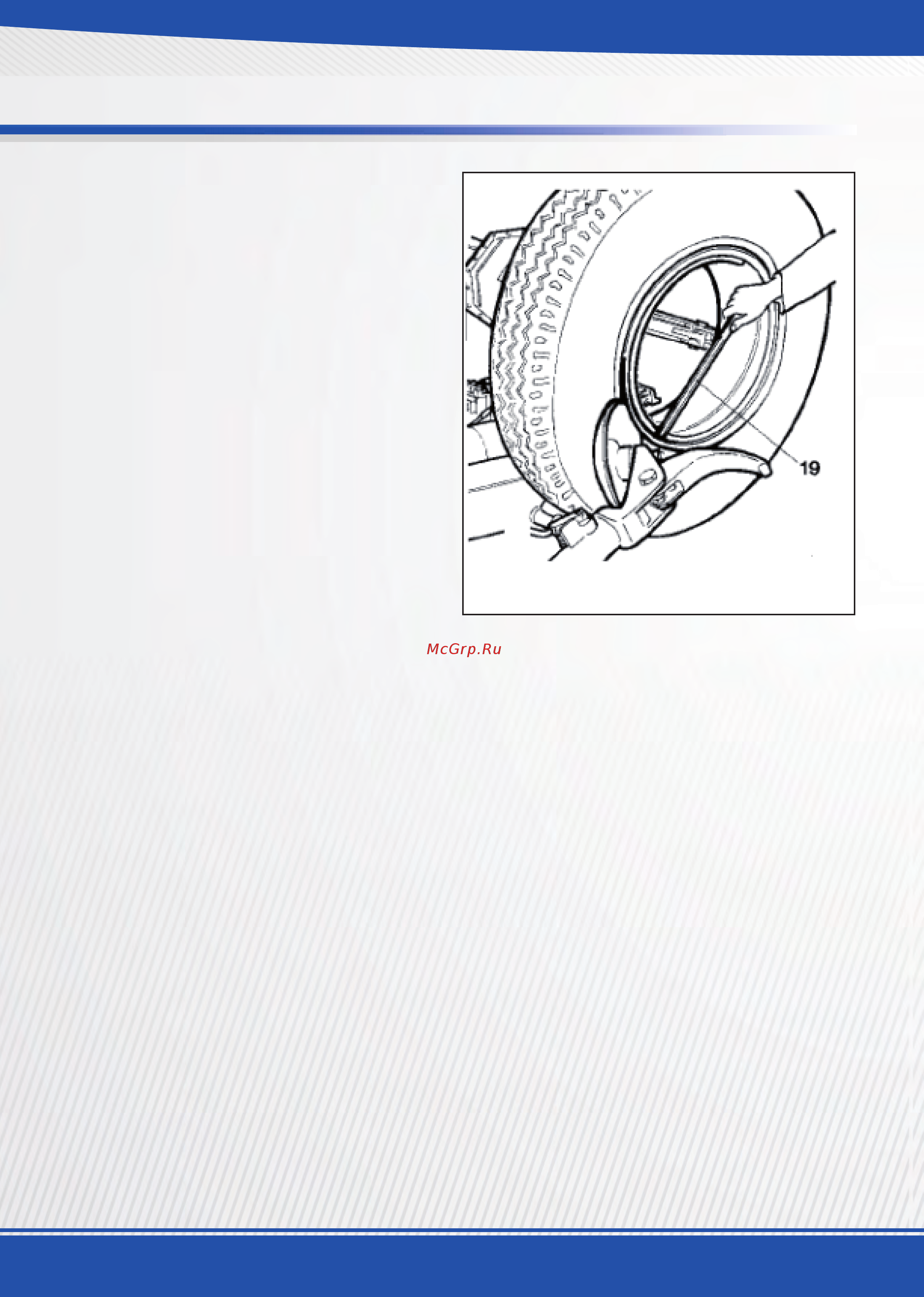

Рисунок 30
