Sivik ГШС-515В [18/38] Работа стенда

Стенд шиномонтажный Модель ГШС-515 В.Руководство по эксплуатации.

Выполните описанное выше в п.п 1.2.3.4., но вместо одного бортика прикрепите хомут к

обоим (см. п. 4).

Поднимите обод вместе с шипом и поверните против часовой стрелки на 15-20 см (поло-

жение примерно 10 часов).

Выполните процедуры, описанные выше в п.п. 10.11.12.13.14.15.

5) Переместите рычаг к внешней стороне колеса и проверьте визуально его точное по-

ложение, в случае необходимости отрегулируйте положение. Затем поворачивайте за-

жимное устройство по часовой стрелке, пока хомут не будет находиться внизу (6 часов).

Первый бортик должен быть на ободе.

6) Снимите хомут.

Установите переносной блок управления в рабочее положение «b».

7) Снимите съемный рычаг с шины.

8) Переведите кронштейн съемочного рычага в не рабочее положение. Установите его к

внешней стороне шины и закрепите в этом положении.

9) Поверните рычаг на 180° при помощи рукоятки (см. рис.21).

10) Прикрепите хомут ко второму бортику с внешней стороны (6 часов) (см. рис. 20).

Установите переносной блок управления в рабочее положение «с».

11) Поверните зажимное устройство по часовой стрелке на 90° (хомут в положении 9 ча-

сов)

12) Продвигайте съемный рычаг вперед, пока красная точка не будет на одной линии с

внешней кромкой обода на расстоянии 5 мм от него. Начинайте поворачивать зажимное

устройство по часовой стрелке, после оборота на 90° второй бортик начнет соскаль-

12. Работа стенда

Монтаж шины при помощи снимающего ры-

чага

1) Выполните процедуры, описанные для

монтажа при помощи ролика в п.п 1.2.3.4.5.

2) Установите кронштейн съемного рычага

в не рабочее положение. Переведите его

к внутренней стороне шины и закрепите на

рычаге в этом положении.

3) Убедитесь в том, что съемный рычаг нахо-

дится с боковой стороны колеса. Если нет,

нажмите на рычаг 19 (рис.22) и поверните

его на 180°.

Установите переносной блок управления в

рабочее положение «d».

4) Перемещайте съемный рычаг вперед,

пока красная точка не будет на одной линии

с внешним краем диска на расстоянии 5 мм

от него (см. рис.21). Установите переносной

блок управления в рабочее положение «с».

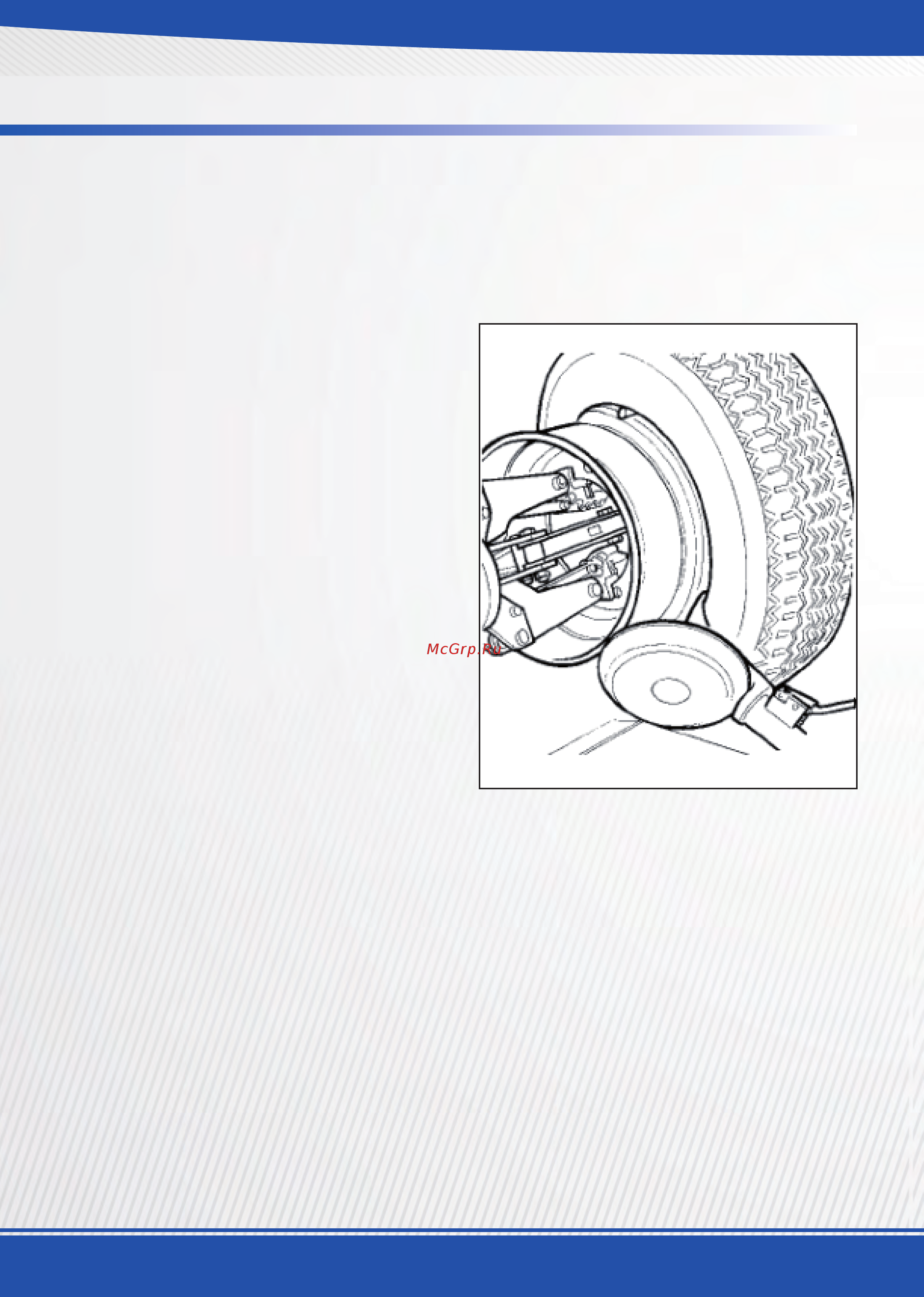

Рисунок 21
