15
Стенд шиномонтажный Модель ГШС-515 В.Руководство по эксплуатации.
Опасно! При установке кронштейна в рабочие по-
ложения руки не должны находиться на съемном
рычаге, так как они могут попасть между колесом и
съемным рычагом.
8) Нажмите на рукоятку установки съемного рыча-
га 19 (рис.15) и поверните головку рукоятки на 180°,
пока он автоматически не зафиксируется.
9) Установите блок управления в рабочее положение
«d».
Повторить действия, описанные в пунктах 5 и 6 , для
высвобождения второго бортика.
Примечание: Чтобы лапка 18 (рис 15) не мешала,
ее можно наклонить.
ДЕМОНТАЖ ПОКРЫШЕК
Бескамерные шины можно снять двумя способами:
1) Если шина снимается легко, после освобождения
бортиков протолкните отжимной диск шины, пока не
покажутся оба бортика (см. рис.16).
2) Описанную выше процедуру снятия нельзя исполь-
зовать для шин supersingle или очень жестких шин.
Съемный рычаг должен использоваться следующим
образом:
Установите переносной блок управления в рабочее
положение «с».
- вращайте колесо и одновременно проталкивайте
съемный рычаг между ободом и бортиком, пока он
не зацепится за бортик (см. рис.17).
- выдвиньте обод из-под рычага на 4-5 см таким обра-
зом, чтобы он не соскочил с бортика.
- выдвиньте рычаг наружу, пока красная точка не ока-
жется на внешнем крае обода.
12. Работа стенда
Установите переносной блок управления в рабочее положение «b».
- вставьте рычаг 17 (рис.17) между ободом и бортиком справа от съемного рычага.
- надавите на рычаг и опустите колесо, чтобы край диска вышел из-под съемного рычага.
- поворните колесо против часовой стрелки, нажимая на рычаг до тех пор, пока полно-
стью не выйдет бортик.
- переведите кронштейн съемного рычага в не рабочее положение, а затем к внутренней
части колеса.
Установите переносной блок управления в рабочее положение «d».
- поверните съемный рычаг на 180° и вставьте его между диском и бортиком (см. рис.18).
Перемещайте его, пока бортик не окажется на краю диска (лучше делать это на враща-
ющемся колесе).
- отведите обод от съемного рычага на 4-5 см, убедившись в том, что рычаг остался на
диске.

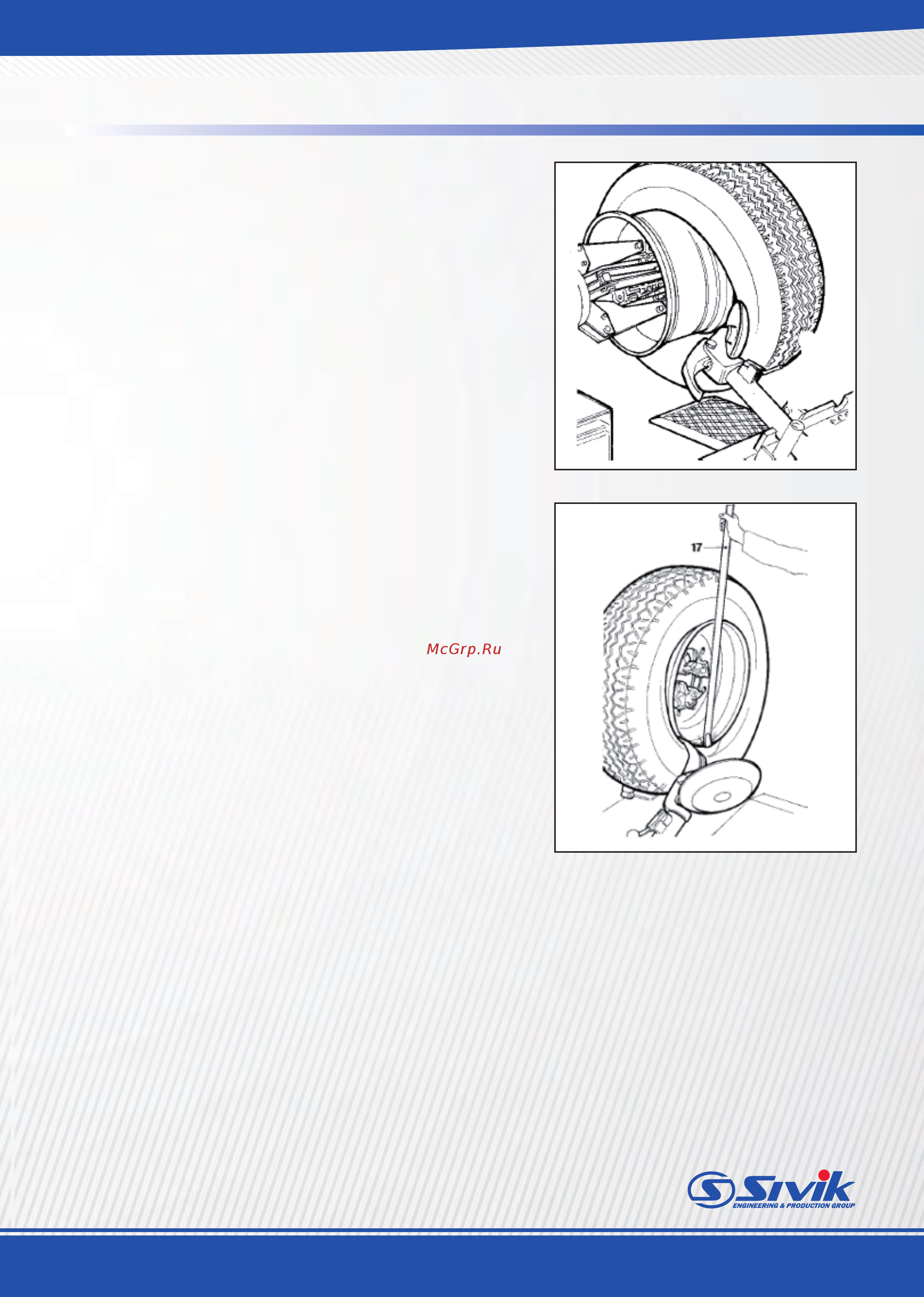

Рисунок 16
Рисунок 17
