Установите переносной блок управления в

рабочее положение «b».

4) Поставьте шину на платформу и опустите

зажимное устройство (убедитесь в том, что

хомут находится в наивысшей точке)

5) При помощи съемного рычага подними-

те диск к шине и поверните против часовой

стрелки на 15 -20 см. Шина будет находиться

под наклоном к диску.

Установите переносной блок управления в

рабочее положение «с».

6) Установите отжимной ролик ко второму

бортику шины и поворачивайте зажимное

устройство, пока хомут не окажется внизу

(положение 6 часов).

7) Уберите ролик от колеса.

8) Снимите хомут и прикрепите его ко второ-

му бортику внизу с внешней стороны (6 ча-

сов) (см. рис.20).

9) Поверните зажимное устройство по часовой стрелке на 90°.

10) Продвиньте ролик внутрь за край обода на 1-2 см. Начинайте поворачивать зажимное

устройство по часовой стрелке, при повороте на 90° второй бортик начнет соскальзы-

вать в центральную бороздку.

11) После того, как бортик будет полностью заправлен, уберите и сложите съемный ры-

чаг в не рабочее положение и снимите хомут.

12) Поместите платформу под колесо, опускайте зажимное устройство, пока колесо не

окажется на платформе.

Установите переносной блок управления в рабочее положение «b».

13) Полностью сложите кронштейны зажимного устройства. Поддержите колесо, чтобы

оно не упало.

Опасно! Данная процедура может быть чрезвычайно опасной. Выполняйте ее вручную,

только вы сможете хорошо удерживать колесо. Для больших и тяжелых шин следует ис-

пользовать соответствующее подъемное устройство.

14) Уберите платформу, чтобы снять колесо с зажимного устройства.

15) Снимите колесо.

Примечание:

Если шина позволяет, описанная выше процедура может быть выполнена одновременно

на двух бортиках.

12. Работа стенда

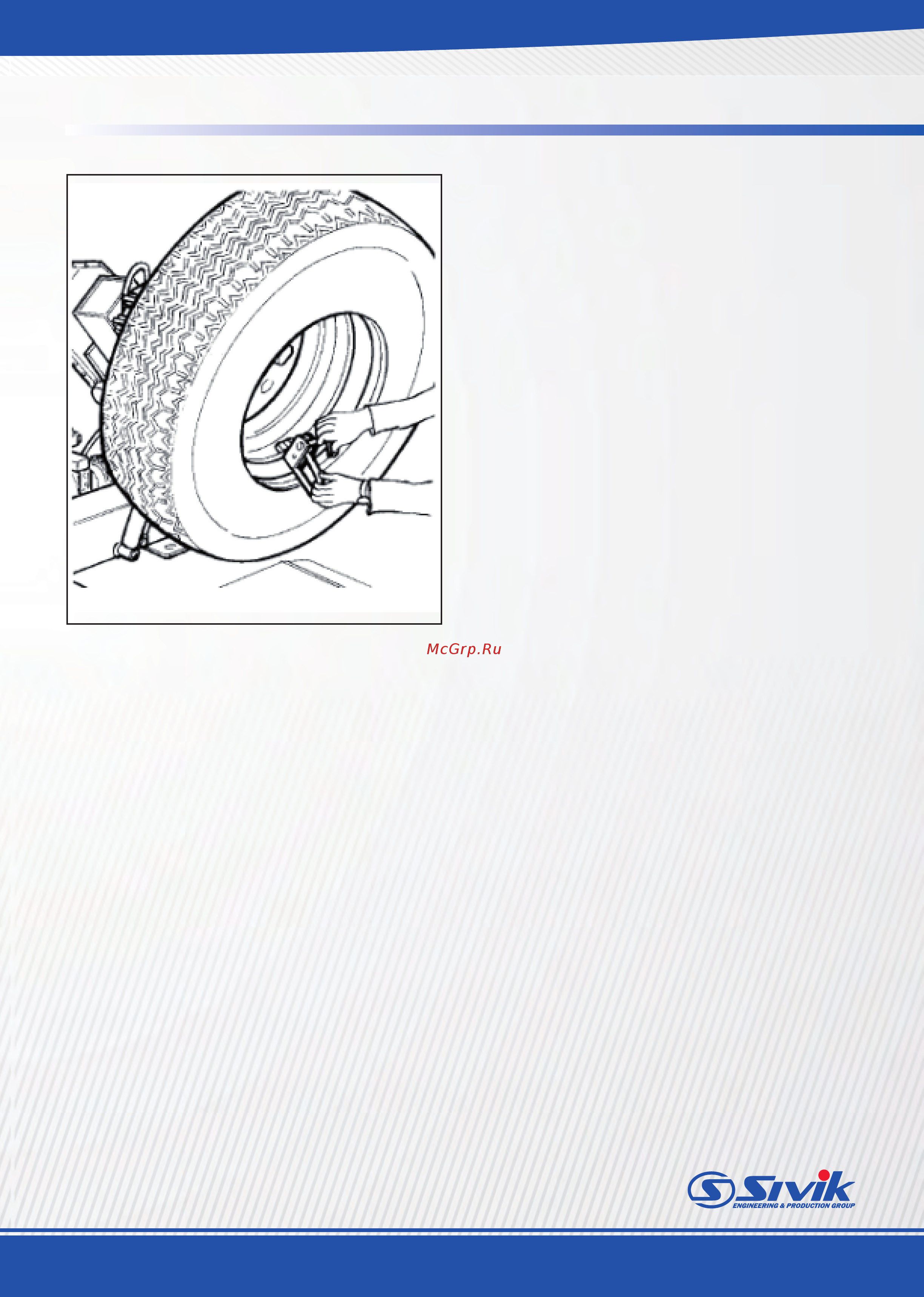

Рисунок 20
