6.3 Электрическое соединение

Прежде чем производить электрическое под-

ключение, внимательно проверьте, чтобы напряже-

ние сети соответствовало приведенному на марки-

ровке (находящейся на кабеле питания стенда).

Необходимо, чтобы система была снабжена хо-

рошим заземлением.

Стенд должен быть подключен к автоматическо-

му выключателю питания (дифференциальному) на

30 мА.

Розетка должна быть достаточно защищена от

повышенных перегрузок по току при помощи плав-

ких вставок или автоматического магнитотермиче-

ского выключателя с номинальными значениями,

приведенными в нижеследующей таблице.

На соответствующей табличке, расположенной на задней стенке стенда, прочитать дан-

ные по требованиям к поглощению и убедиться, что подключаемая сеть может выдер-

жать данное напряжение.

ВНИМАНИЕ! Только профессиональный, квалифицированный персонал может выпол-

нять работы на электрическом оборудовании, даже в небольших объемах.

ВНИМАНИЕ! Любой ущерб, нанесенный несоблюдением данных инструкций, снимает

с производителя ответственность и аннулирует право на гарантию.

КОНТРОЛЬ НАПРАВЛЕНИЯ ВРАЩЕНИЯ

Подключите шиномонтажный стенд к сети, действуя главным рубильником 5 (рис.С) и убе-

диться, что направление вращения двигателя гидравлического блока соответствует ука-

заниям стрелки 6 (рис.D).

В противном случае, обученный персонал должен поменять местами два кабеля розет-

ки.

6. Установка и регулировка

220В – 3 фазы – 50/60 Гц

240В – 3 фазы – 50/60 Гц

380В – 3 фазы – 50/60 Гц

415В – 3 фазы – 50/60 Гц

25 А АМ

16 А АМ

25 А

16 А

Питание

Номинальный ток

Плавкая вставка

Выключатель

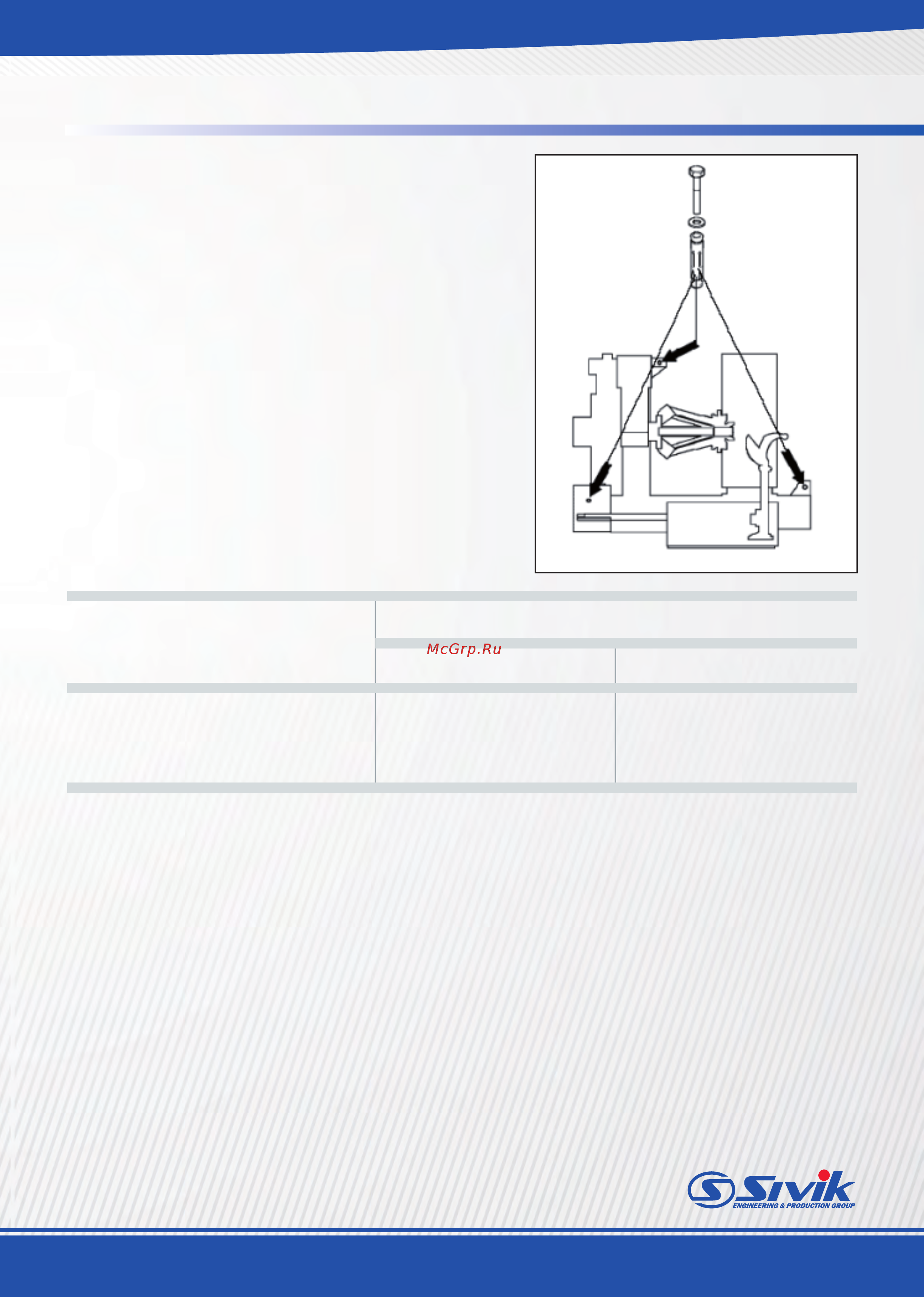

Рисунок 4
