Zanussi ZGL646ITX [29/88] A csatlakozókábel cseréje

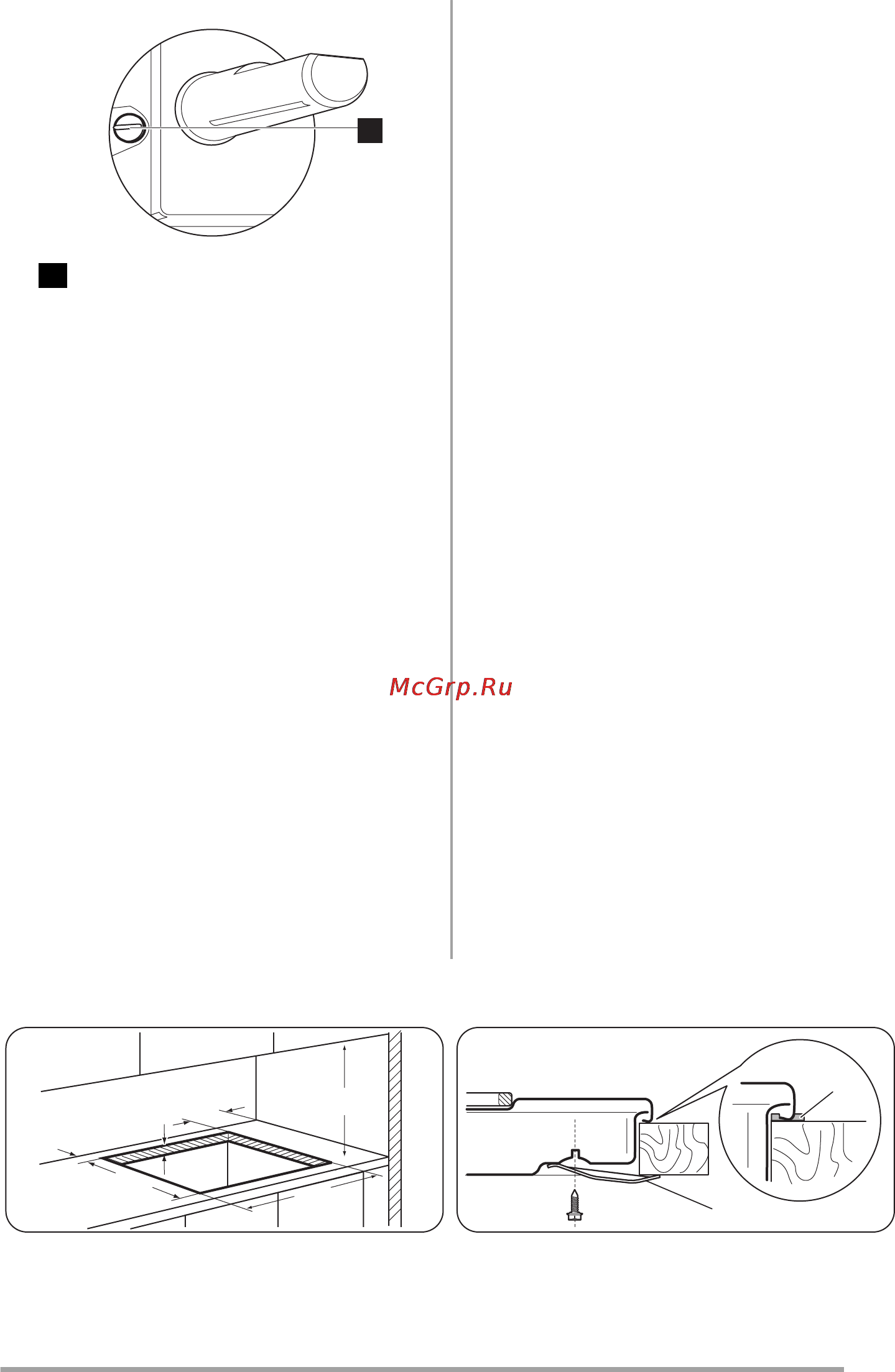

![Zanussi ZGL646ITX [29/88] A csatlakozókábel cseréje](/views2/1049263/page29/bg1d.png)
1
1
Minimum értéket beállító csavar
5. Ellenőrizze, hogy a láng nem alszik-e ki a
nagylángról kislángra való gyors átváltás‐
nál.
Csatlakoztatás az elektromos hálózathoz
• Ezt a készüléket a biztonsági óvintézke‐
déseknek megfelelően le kell földelni.
• Győződjön meg arról, hogy az adattáblán
feltüntetett névleges feszültség és áramtí‐
pus megegyezik a helyi áramellátás fe‐
szültségével és áramtípusával.
• A készülékhez mellékeltük a tápkábelt. Ezt
megfelelő, az azonosítótáblán feltüntetett
terhelés elviselésére alkalmas dugasszal
kell felszerelni. A dugaszt megfelelő kon‐
nektorhoz kell csatlakoztatni.
• Az elektromos alkatrészeket csak a szer‐
vizközpont technikusa vagy egy képesített
szakember szerelheti fel vagy cserélheti ki.
• Mindig megfelelően felszerelt, földelt aljza‐
tot használjon.
• Beszerelés után biztosítsa a hálózati du‐
gasz könnyű elérhetőségét.
• A készüléket ne a hálózati kábelnél fogva
válassza le. Mindig a hálózati dugaszt húz‐
za.
• A készüléket tilos hosszabbítóval, adapter‐
rel vagy elosztóval csatlakoztatni (tűzve‐
szély áll fenn). Ellenőrizze, hogy a földelés
csatlakoztatása megfelel a helyi előírások‐
nak és szabályoknak.
• A tápkábelt úgy kell elhelyezni, hogy ne ér‐
hessen hozzá egyetlen forró alkatrészhez
sem.
• Olyan eszközzel csatlakoztassa a készülé‐
ket a hálózathoz, amelynél az érintkezők
megszakítási távolsága minden pólusnál
legalább 3 mm; ilyen az automatikus vonal‐
megszakító, a földzárlatkioldó vagy a bizto‐
síték.
• A csatlakozókábeleket és azok részeit tilos
90°C-os hőmérsékletnek kitenni. A kék szí‐
nű nullvezetéket az „N” címkével ellátott
érintkezőhöz kell csatlakoztatni. A barna
(vagy fekete) színű fázisvezetéket (ami az
„L” jelű érintkezőtől érkezik) mindig a háló‐
zat fázisához kell csatlakoztatni.
A csatlakozókábel cseréje
A csatlakozókábel cseréjéhez kizárólag erre
a célra jóváhagyott (pl. H05V2V2-FT90) típu‐
sú kábelt használjon. Győződjön meg arról,
hogy a kábel használható az adott feszültsé‐
gértéken és környezeti hőmérsékleten. A sár‐
ga/zöld színű földvezetéknek kb. 2 cm-rel
hosszabbnak kell lennie, mint a barna (vagy
fekete) fázisvezetéknek.
Beépítés
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
30 mm
470 mm
B
A
A – mellékelt tömítés
B – mellékelt konzolok
29
