• Należy upewnić się, że napięcie znamiono‐
we i moc podane na tabliczce znamionowej
są zgodne z napięciem i obciążalnością lo‐
kalnej instalacji zasilającej.
• Urządzenie jest dostarczane z przewodem
zasilającym. Musi on zostać wyposażony
we wtyczkę, odpowiednią dla obciążenia
wskazanego na tabliczce znamionowej.
Wtyczkę należy podłączyć do odpowied‐
niego gniazdka.
• Wszelkie elementy elektryczne muszą być
instalowane lub wymieniane przez przed‐
stawiciela autoryzowanego serwisu lub od‐
powiednio wykwalifikowanego serwisanta.
• Należy zawsze używać prawidłowo zamon‐
towanych gniazd sieciowych z uziemie‐
niem.
• Należy zadbać o to, aby po zakończeniu
instalacji urządzenia wtyczka przewodu za‐
silającego była łatwo dostępna.
• Przy odłączaniu urządzenia nigdy nie ciąg‐
nąć za przewód zasilający. Należy zawsze
ciągnąć za wtyczkę sieciową.
• Urządzenia nie można podłączać za pomo‐
cą przedłużacza, adaptera lub rozgałęzia‐
cza (ryzyko pożaru). Należy sprawdzić, czy
uziemienie jest zgodne z obowiązującymi
normami i przepisami.
• Przewód zasilający musi być prowadzony
w taki sposób, aby w żadnym miejscu nie
dotykał gorących elementów.
• Urządzenie powinno być podłączone po‐
przez odpowiedni element zabezpieczają‐
cy, który umożliwia odłączenie wszystkich
żył przewodu zasilającego z rozwarciem
styków wynoszącym co najmniej 3 mm, ta‐
ki jak automatyczny wyłącznik przeciąże‐
niowy, wyłącznik różnicowoprądowy lub
bezpiecznik.
• Żadna z części przewodu połączeniowego
nie może być narażona na temperaturę po‐
wyżej 90°C. Niebieski przewód neutralny
musi zostać podłączony do zacisku ozna‐
czonego literą „N”. Brązowy (lub czarny)
przewód fazy (zamontowany w zacisku oz‐
naczonym literą „L”) musi być zawsze pod‐
łączony do fazy w sieci.
Wymiana przewodu zasilającego
W przypadku wymiany należy użyć przewodu
połączeniowego typu H05V2V2-F T90 lub od‐
powiednika. Należy sprawdzić, czy pole prze‐
kroju przewodu jest zgodne z napięciem i
temperaturą roboczą urządzenia. Żółto-zielo‐
ny przewód ochronny musi być o około 2 cm
dłuższy od brązowego (lub czarnego) prze‐
wodu fazowego.

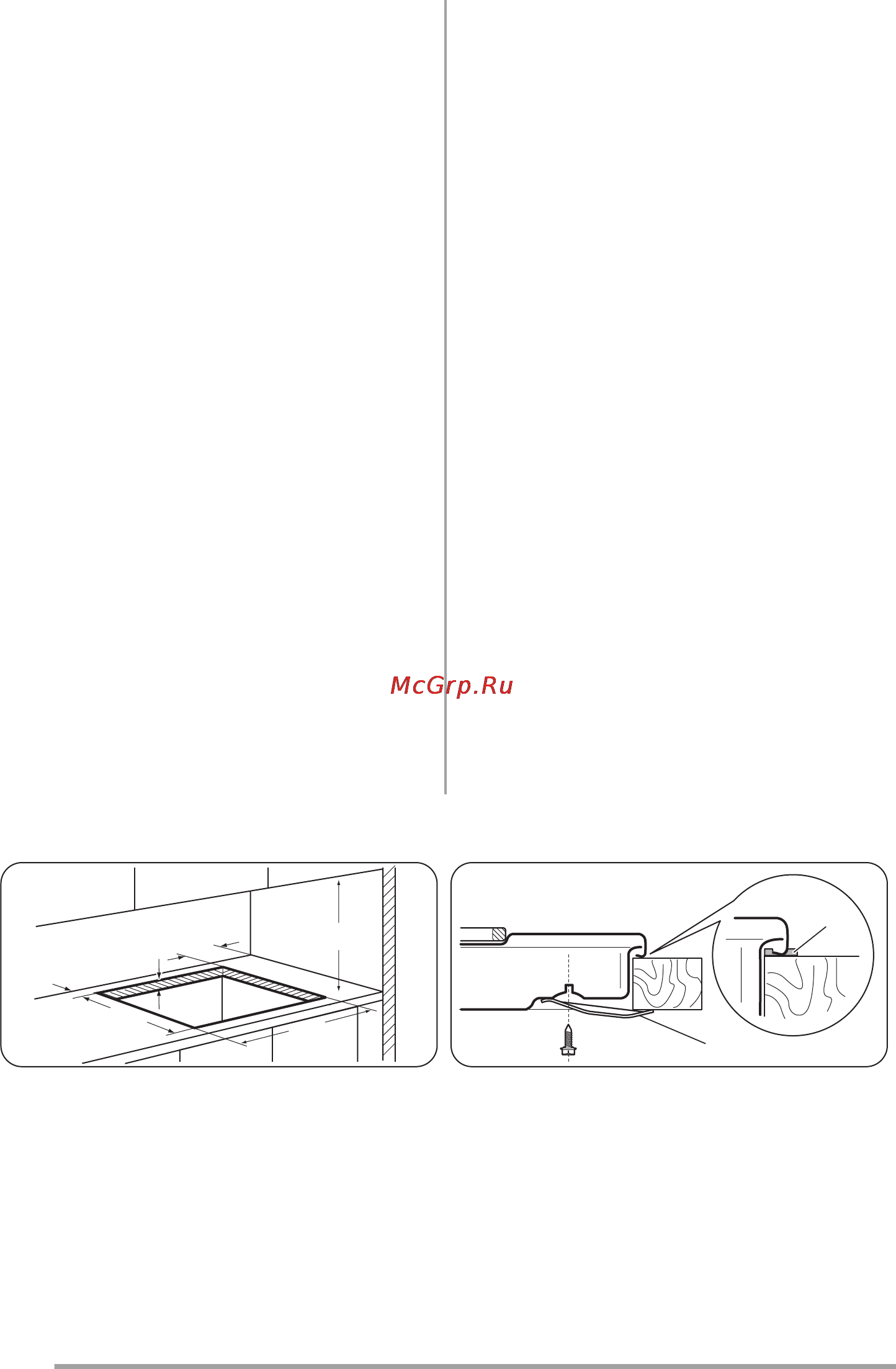

Zabudowa
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
30 mm
470 mm
B
A
A – dołączona uszczelka
B - dołączone wsporniki
Możliwości zabudowy
Szafka kuchenna z drzwiami
Przegroda zamontowana pod płytą grzejną
musi dać się łatwo wyjąć i umożliwić swobod‐
ny dostęp w razie wymaganej interwencji.
42
