Podłączenie do instalacji gazowej
Należy zastosować połączenia sztywne lub
wąż ze stali nierdzewnej, zgodnie z obowią‐
zującymi przepisami. W przypadku użycia
elastycznych przewodów metalowych należy
zadbać o to, aby nie wchodziły w kontakt z
częściami ruchomymi ani nie uległy zgniece‐
niu. Należy również zachować ostrożność,
gdy płyta grzejna montowana jest wraz z pie‐
karnikiem.
Ważne! Upewnić się, że ciśnienie gazu
doprowadzanego do urządzenia jest zgodne
z zalecanymi wartościami. Kolanko mocuje
się do złącza urządzenia za pomocą
gwintowanej nakrętki G 1/2". Skręcić części
nie stosując nadmiernej siły, ustawić
połączenie we właściwej pozycji i wszystko
dokręcić.

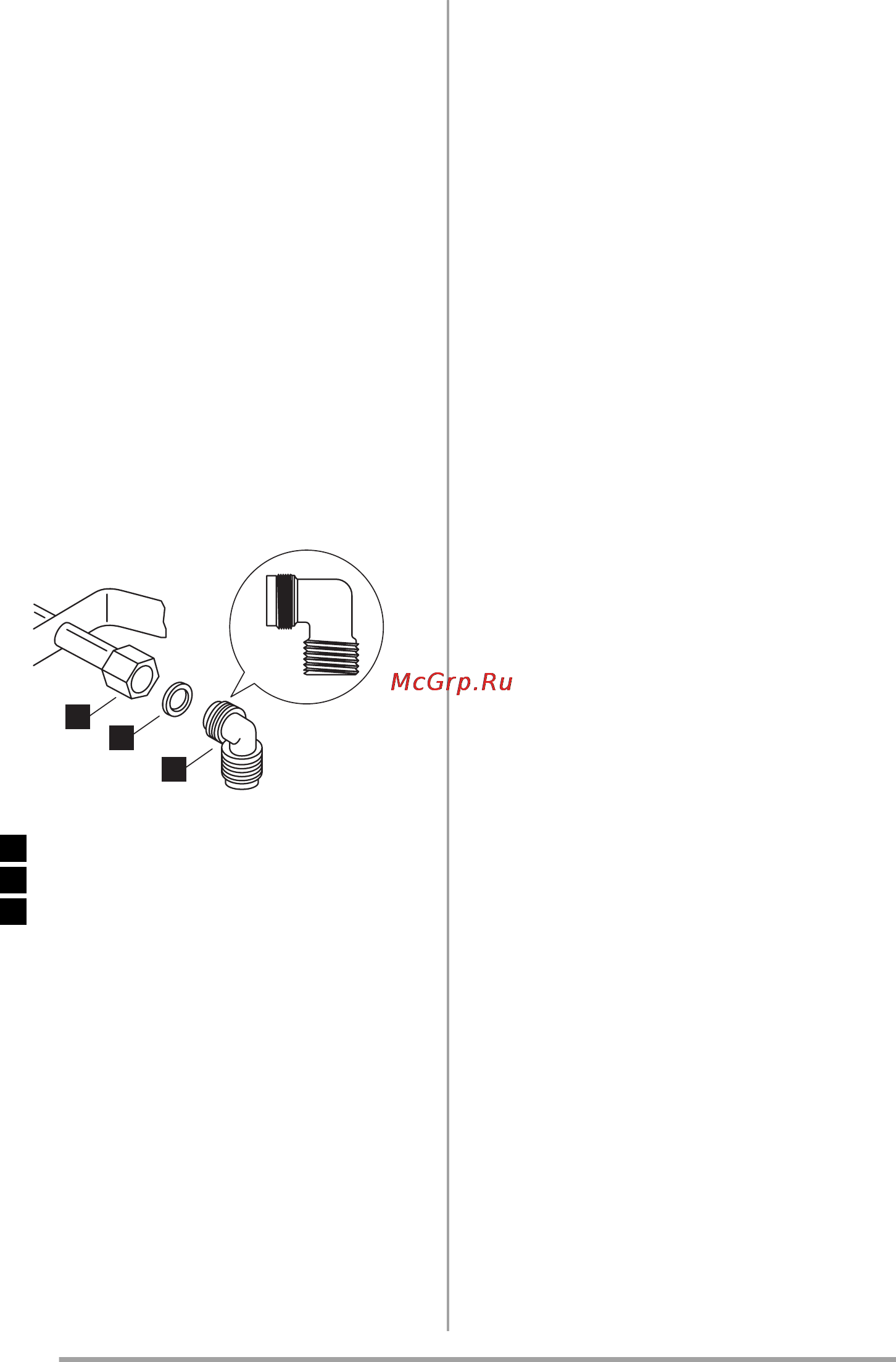

1
2
3
1 Końcówka rury z nakrętką
2 Podkładka
3 Kolanko
Podłączenie za pomocą elastycznych
przewodów niemetalowych:
Wąż można zastosować, gdy w łatwy sposób
można nadzorować połączenie na całej dłu‐
gości. Należy szczelnie przymocować wąż za
pomocą obejm.
Gaz płynny : użyć złączki węża gumowego.
Zawsze należy stosować uszczelkę. Następ‐
nie należy kontynuować podłączenie do in‐
stalacji gazowej. Wąż można zastosować,
gdy:
– nie będzie w żadnym miejscu nagrzewany
do temperatury przekraczającej temperatu‐
rę w pomieszczeniu o 30°C;
– nie jest dłuższy niż 1500 mm;
– nie ma wewnętrznych uszkodzeń utrudnia‐
jących przepływu gazu;
– nie jest narażony na ocieranie lub skręca‐
nie;
– nie styka się z ostrymi krawędziami lub na‐
rożnikami;
– można łatwo sprawdzić jego stan technicz‐
ny.
Kontrola stanu technicznego węża polega na
sprawdzeniu, czy:
– nie jest pęknięty lub rozcięty i czy nie po‐
siada oznak przypalenia na obu końcach
oraz na całej długości;
– materiał nie stwardniał i nadal wykazuje
normalną elastyczność;
– obejmy mocujące nie są zardzewiałe;
– nie upłynął termin jego trwałości eksploata‐
cyjnej.
W przypadku stwierdzenia jednego lub kilku
defektów nie należy naprawiać węża, lecz
należy go wymienić.
Ważne! Po zakończeniu instalacji należy
upewnić się, że uszczelnienie wszystkich
złączy węża jest prawidłowe. Stosować
roztwór mydlany, a nie płomień !
Wymiana dysz
1. Zdjąć ruszty nad palnikami.
2. Zdjąć pokrywki i korony palników.
3. Za pomocą klucza nasadowego 7 odkrę‐
cić dysze i wymienić ja na dysze, które są
przeznaczone dla dostępnego rodzaju ga‐
zu (patrz tabela w rozdziale Dane tech‐
niczne).
4. Zmontować części, wykonując tę samą
procedurę w odwrotnej kolejności.
5. Wymienić etykietę (znajdującą się obok
króćca przyłączeniowego gazu) na odpo‐
wiednią dla nowego rodzaju gazu. Etykie‐
ty znajdują się w woreczku z dyszami,
który został dostarczony wraz z urządze‐
niem.
40
