Metal olmayan esnek boruların bağlantısı
Eğer bağlantı tüm kısımlarından kolayca kon‐
trol edilebiliyorsa, esnek bir boru kullanabilir‐
siniz. Esnek boruyu, kelepçeler kullanarak sı‐
kıca takınız.
Sıvı gaz : Kauçuk boru tutucusu kullanınız.
Daima conta takınız. Daha sonra, gaz
bağlantısını yapmaya başlayınız. Esnek boru
aşağıdaki koşullara uygun olarak kullanıma
hazır hale getirilmelidir:
– 30 °C'nin üstünde oda sıcaklığından daha
fazla ısınmamalıdır;
– 1500 mm.'den daha uzun olmamalıdır;
– herhangi bir boğum yapmamalıdır;
– çekilme veya bükülme olmamalıdır;
– keskin kenarlara veya köşelere temas et‐
memelidir;
– durumunun kontrolü için kolayca gözlenebi‐
lir olmalıdır.
Esnek borunun koruma kontrolü, aşağıdaki
kontrol aşamalarını içermektedir:
– iki ucunda ve tüm uzunluğu boyunca çat‐
lak, kesik ve yanık izleri olmamalıdır;
– malzeme sertleştirilmemiş halde, uygun
elastikiyetinde olmalıdır;
– sıkma kelepçeleri paslanmamış olmalıdır;
– son kullanma tarihi geçmemiş olmalıdır.
Eğer bir veya daha fazla kusur görülürse, bo‐
ruyu tamir etmeyiniz, değiştiriniz.
Önemli Montaj işlemi tamamlandığında, tüm
boru tesisatının sızdırmazlığının sağlam
olduğundan emin olunuz. Sabunlu bir çözelti
kullanınız, alev kullanmayınız !
Enjektörlerin değiştirilmesi
1. Ocak ızgaralarını çıkartınız.
2. Brülörün kapaklarını ve alev başlıklarını
çıkartınız.
3. 7 numara bir somun anahtarı kullanarak,
enjektörleri çıkarınız ve bunları kullan‐
dığınız gaz tipine uygun olan yenileriyle
değiştiriniz (Teknik Veriler bölümündeki
tabloya bakınız).
4. Aynı prosedürü tersten uygulayarak par‐
çaları yerine takınız.
5. Bilgi etiketini (gaz besleme borusunun ya‐
nındadır) kullanılacak yeni gazın tipine uy‐
gun etiketle değiştiriniz. Bu etiketi, cihazla
birlikte verilen enjektör paketinin içinde
bulabilirsiniz.
Eğer besleme gaz basıncı değişkense veya
gerekli basınçtan farklıysa, gaz besleme bo‐
rusunun üzerine uygun bir basınç ayarlayıcı
takmanız gereklidir.
Minimum seviye ayarlaması
Ocak beklerinin minimum seviyesinin ayar‐
lanması:
1. Ocak bekini yakın.
2. Düğmeyi minimum alev pozisyonuna geti‐
rin.
3. Kontrol düğmesini çıkarın.
4. İnce uçlu bir tornavida ile baypas vidası‐
nın konumunu ayarlayın. 20 mbar'lık
doğal gazdan (veya 13 mbar'lık doğal
gazdan
5)
) likit gaza geçiyorsanız, ayar vi‐
dasını sonuna kadar sıkın. Likit gazdan
20 mbar'lık doğal gaza geçiyorsanız, bay‐
pas vidasını yaklaşık 1/4 tur gevşetin. 20
mbar'lık doğal gazdan 13 mbar'lık doğal
gaza geçiyorsanız
5)
baypas vidasını yak‐
laşık 1/4 tur gevşetin. Likit gazdan 13
mbar'lık doğal gaza geçiyorsanız
5)
, bay‐
pas vidasını yaklaşık 1/2 tur gevşetin. 13
mbar'lık doğal gazdan
5)
20 mbar'lık doğal
gaza geçiyorsanız, baypas vidasını yakla‐
şık 1/4 tur sıkın.

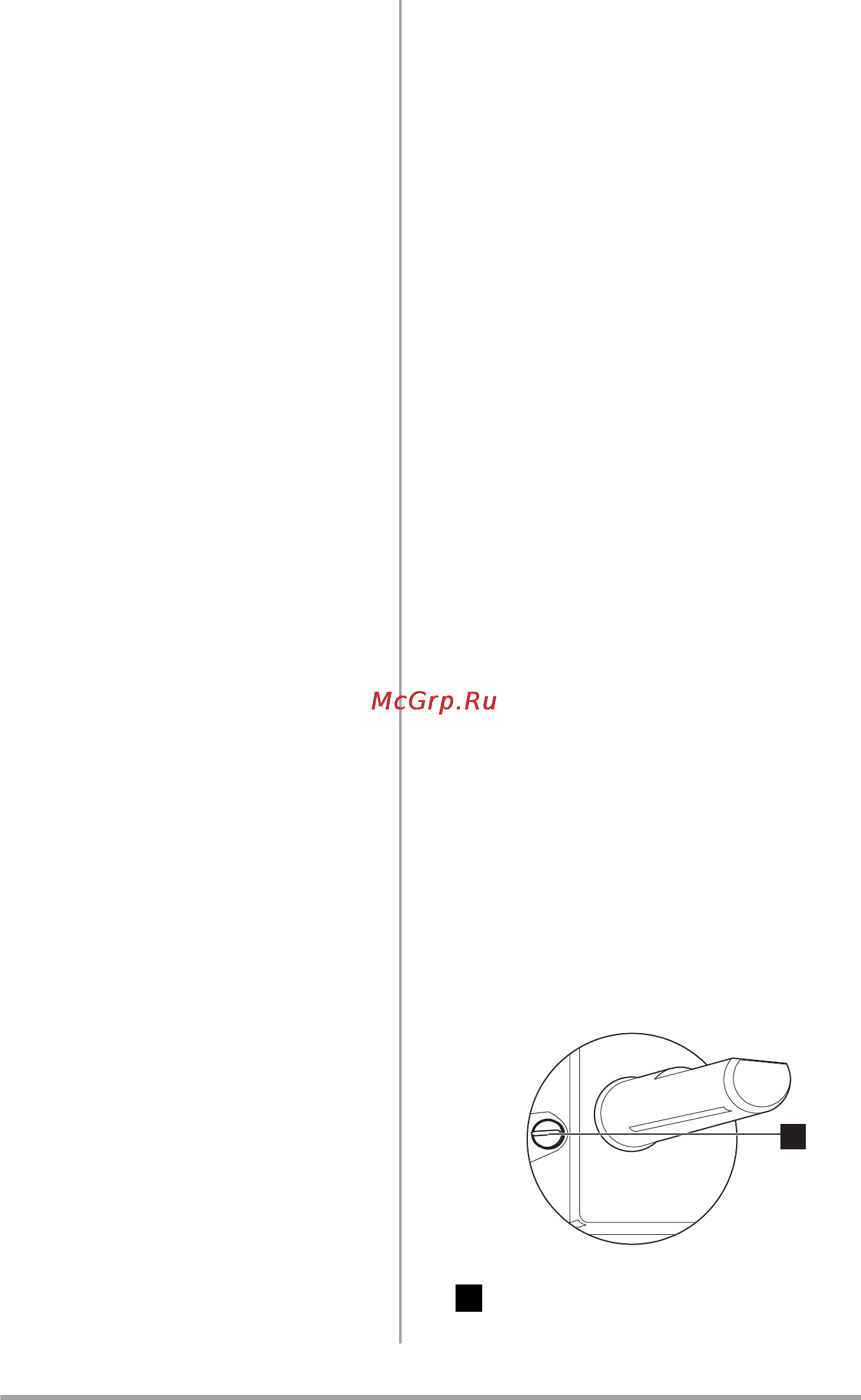

1
1 Minimum ayar vidası
5) sadece Rusya için
