При выявлении одного или нескольких де‐
фектов следует заменить шланг, а не ре‐
монтировать его.
ВАЖНО! По завершении монтажа
проверьте герметичность всех трубных
соединений. Проверку следует выполнять
с помощью мыльного раствора, ни в коем
случае не применяйте для этого открытое
пламя !
Замена инжекторов горелок
1. Снимите решетки горелок.
2. Снимите с горелок крышки и рассекате‐
ли пламени.
3. С помощью торцевого ключа 7 отвинти‐
те инжекторы и замените их на те, ко‐
торые соответствуют используемому
типу газа (см. таблицу "Технические
данные").
4. Установите все детали на место, вы‐
полнив вышеприведенную последова‐
тельность действий в обратном поряд‐
ке.
5. Замените идентификационную таблич‐
ку (размещенную вблизи трубы подачи
газа) на табличку, соответствующую
новому типу используемого газа. Вы
найдете эту табличку в пакете с инжек‐
торами, поставляемом вместе с прибо‐
ром.
Если давление подачи газа отличается от
требуемой величины или подвержено ко‐
лебаниям, на трубу подачи газа следует
установить соответствующий регулятор
давления в соответствии с действующими
нормами.
Регулировка минимального уровня
пламени
Для регулировки минимального уровня
пламени горелок:
1. Зажгите горелку.
2. Поверните ручку в положение, соответ‐
ствующее минимальному пламени.
3. Снимите ручку управления.
4. Тонкой отверткой отрегулируйте поло‐
жение винта обводного клапана. При
переходе с подачи природного газа 20
мбар (или природного газа 13 мбар
3)
)
на подачу сжиженного газа, полностью
затяните регулировочный винт. При пе‐
реходе с подачи сжиженного газа на
природный газ 20 мбар выверните ре‐
гулировочный винт примерно на 1/4
оборота. При переходе с подачи при‐
родного газа 20 мбар на природный газ
13 мбар
3)
выверните регулировочный
винт обратно примерно на 1/4 оборота.
При переходе с подачи сжиженного га‐
за на природный газ 13 мбар
3)
вывер‐
ните регулировочный винт обратно
примерно на 1/2 оборота. При перехо‐
де с подачи природного газа 13 мбар
3)
на природный газ 20 мбар заверните
регулировочный винт примерно на 1/4
оборота.

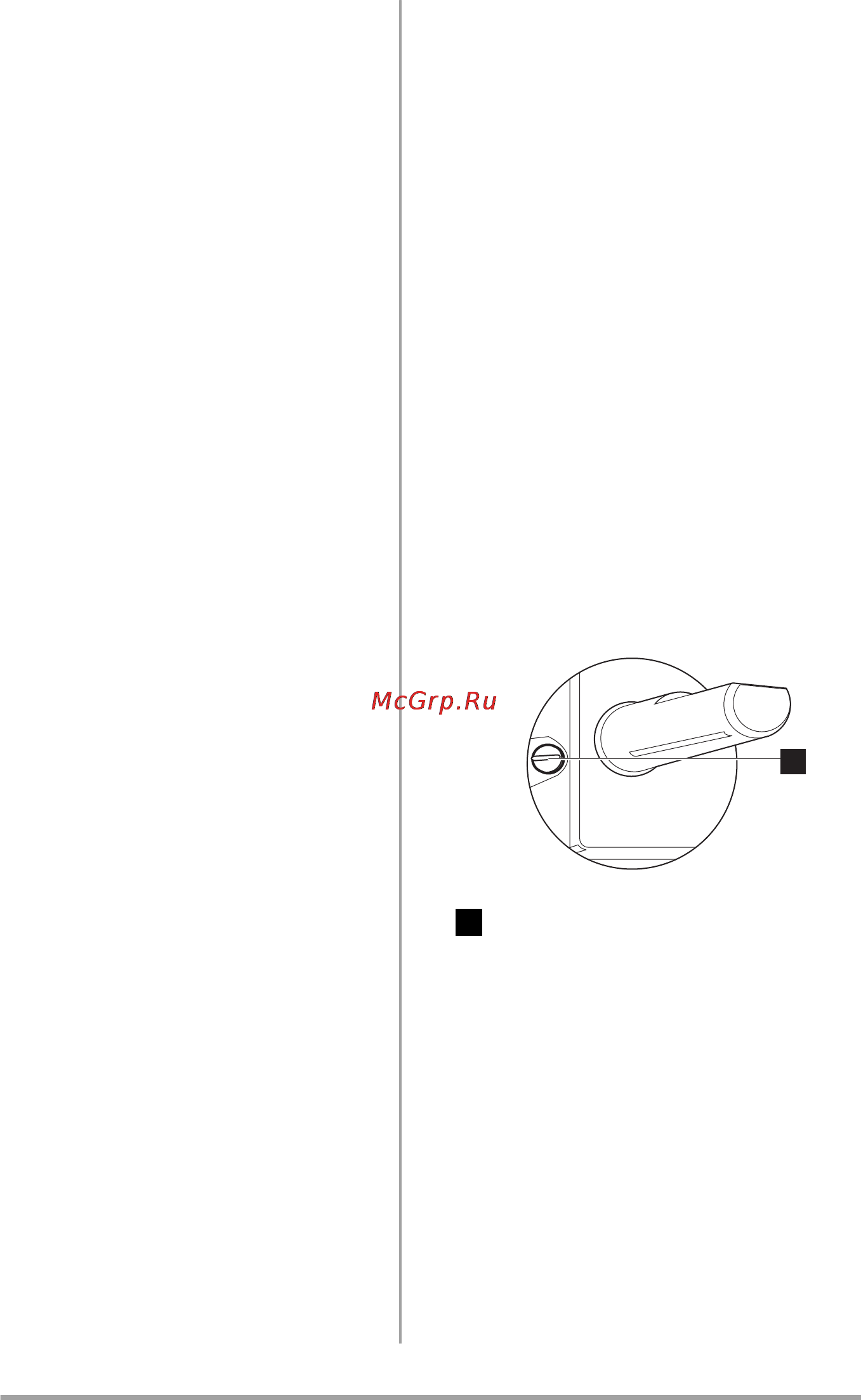

1
1 Винт регулировки минимума
5. Убедитесь, что пламя не гаснет при
быстром повороте ручки из максималь‐
ного в минимальное положение.
Подключение к электросети
• Заземлите прибор в соответствии с тре‐
бованиями техники безопасности.
• Проверьте, чтобы напряжение и тип
электропитания, указанные на табличке
с техническими характеристиками, соот‐
ветствовали напряжению и типу элек‐
тропитания местной электросети.
3) только для устройств, поставляемых в Россию
54
