5. Düğmeyi maksimum pozisyondan mini‐
mum pozisyona hızlı bir şekilde döndürür‐
ken alevin sönmediğinden emin olun.
Elektrik bağlantısı
• Cihazı, güvenlik uyarılarına uygun olarak
topraklayın.
• Bilgi etiketinde yazılı nominal gerilim
değerinin ve güç tipinin, tesisatınızın geri‐
lim ve güç özellikleriyle uyuştuğundan emin
olun.
• Bu cihaz ile birlikte bir elektrik kablosu veri‐
lir. Bu kabloya, bilgi etiketinde yazılı yük
değerini kaldırabilecek uygun bir fiş takıl‐
ması gerekir. Fiş, doğru prize takılmalıdır.
• Herhangi bir elektrikli bileşen, yetkili servis
teknisyeni veya kalifiye servis personeli ta‐
rafından takılmalı veya değiştirilmelidir.
• Mutlaka doğru takılmış topraklı priz kulla‐
nın.
• Montajdan sonra fişe erişilebildiğinden
emin olun.
• Cihazın fişini prizden çıkarmak için elektrik
kablosunu çekmeyin. Her zaman fişten tu‐
tarak çekin.
• Cihaz bir uzatma kablosu, adaptör veya
çoklu bağlantı üzerinden bağlanmamalıdır
(yangın riski vardır). Toprak bağlantısının
standartlara ve yürürlükteki kurallara uygun
olduğundan emin olun.
• Güç kablosu herhangi bir sıcak parçaya te‐
mas etmeyecek şekilde yerleştirilmelidir.
• Cihazı elektrik tesisatına, kontak açıklığı en
az 3 mm olan ve cihazın elektrik bağlantısı‐
nı tüm kutuplardan kesebilen bir aygıt kul‐
lanarak (örneğin otomatik devre koruma
şalteri, toprak kaçağı devresi veya sigorta
gibi) monte edin.
• Bağlantı kablosunun hiçbir parçası 90°C sı‐
caklığa maruz bırakılmamalıdır. Mavi nötr
kablosu "N" olarak etiketli terminal bloğuna
bağlanmalıdır. Kahverengi (veya siyah) faz
kablosu ("L" ile işaretli terminal blok kon‐
tağına takılıdır) daima şebeke fazına
bağlanmalıdır.
Bağlantı kablosunun değiştirilmesi
Bağlantı kablosunu değiştirmek için sadece
H05V2V2-F T90 tipi veya eşdeğerini kullanın.
Kablo kesitinin gerilime ve çalışma sıcak‐
lığına uygun olduğundan emin olun. Sarı / ye‐
şil toprak kablosu, kahverengi (veya siyah)
faz kablosundan yaklaşık 2 cm daha uzun ol‐
malıdır.

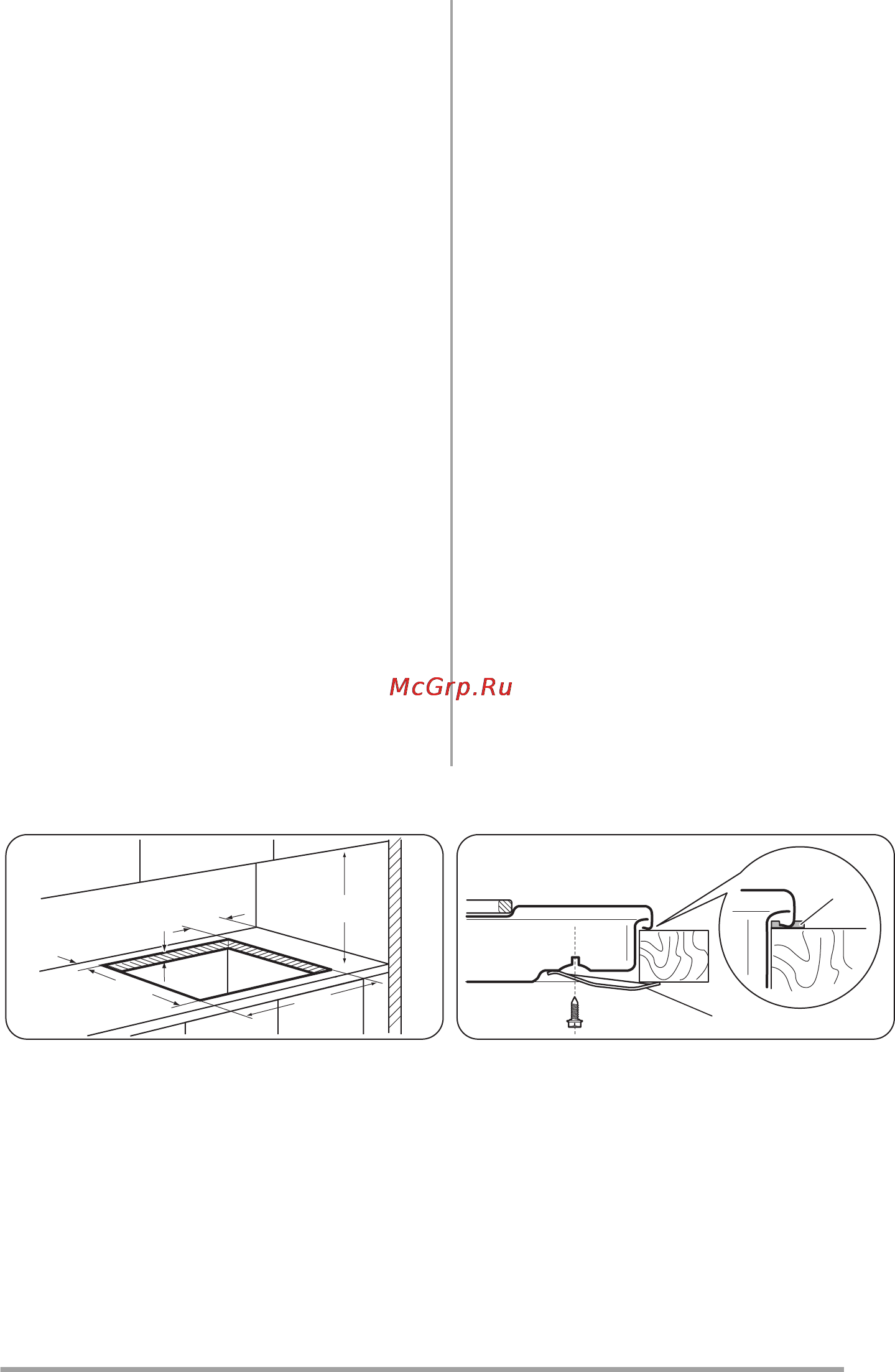

Ankastre montaj
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
30 mm
470 mm
B
A
A - Cihaz ile birlikte verilen conta
B - Cihaz ile birlikte verilen braketler
Yerleştirme olanakları
Kapaklı mutfak ünitesi
Ocağın altına monte edilen panel, teknik ser‐
vis işlemi gerektiğinde kolay erişim için kolay‐
ca çıkarılabilir olmalıdır.
79
