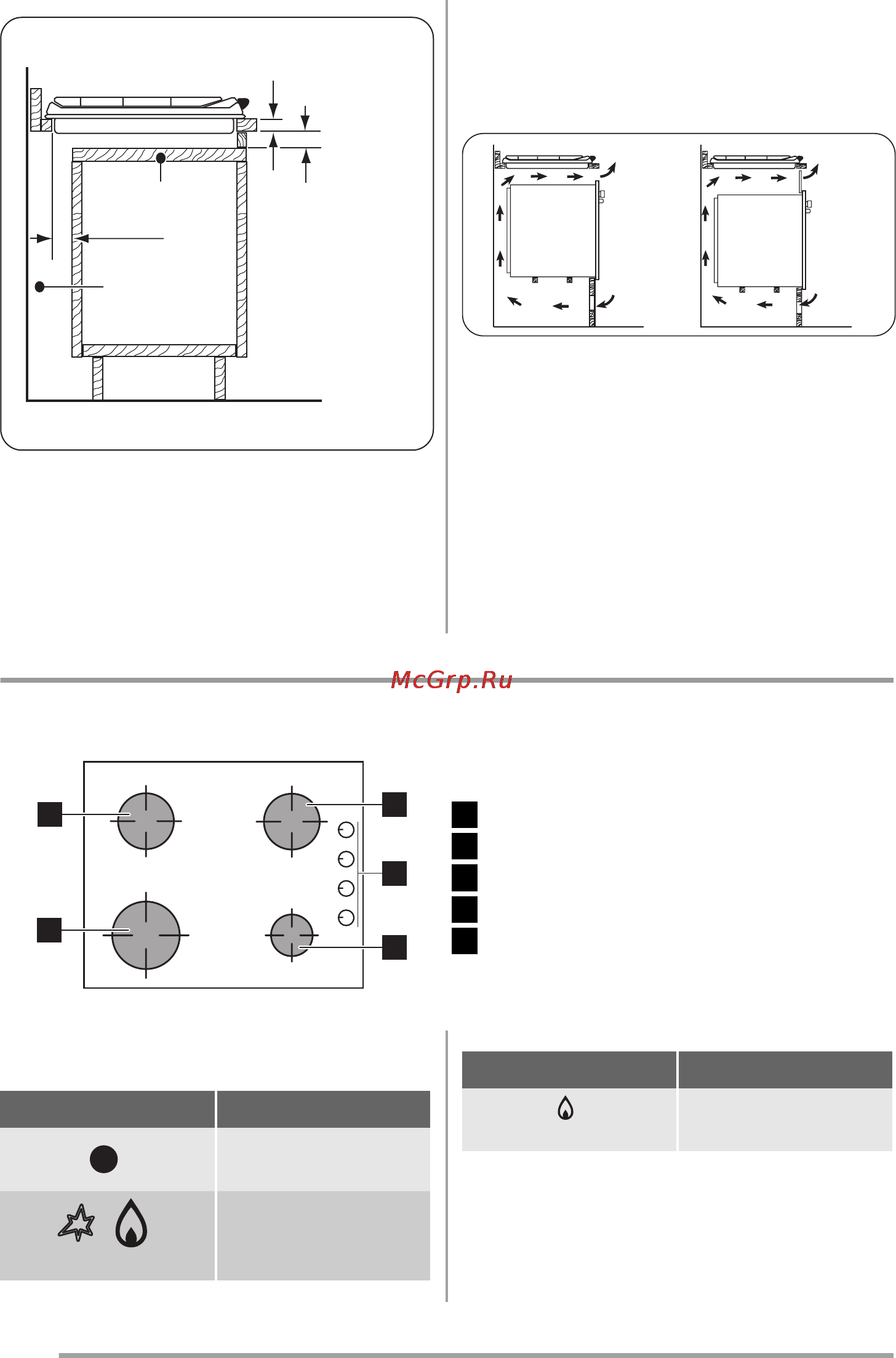

min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Çıkarılabilir panel
b) Bağlantılar için alan
Fırınlı mutfak ünitesi
Ocak çıkıntısının boyutları talimatlara uygun
olmalı ve mutfak ünitesi sürekli hava dolaşımı
sağlayacak deliklerle donatılmalıdır. Ocak ve
fırının elektrik bağlantısı güvenlik nedeniyle
ve fırını üniteden kolayca çıkarabilmek için
ayrı ayrı yapılmalıdır.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
ÜRETİCİ ŞİRKET
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - İTALYA
Ürün tanımı
Pişirme yüzeyi tasarımı
2
1
5
4
3
1 Yarı-hızlı brülör
2 Yarı-hızlı brülör
3 Kontrol düğmeleri
4 Yardımcı brülör
5 Hızlı brülör
Kontrol düğmeleri
Sembol Açıklama
Gaz beslemesi yok /
off (kapalı) konum
Ateşleme pozisyo‐
nu / maksimum gaz
beslemesi
Sembol Açıklama
Minimum gaz besle‐
mesi
80
